Multimeter

Das simpelste Messgerät das jeder Funk Operator früher oder später benötigt ist ein Multimeter. Man benötigt es um elektrische Werte zu bestimmen. Es geht da vor allem um ganz einfach unkomplizierte Messungen wie Spannung, Strom oder Widerstand. Dazu reichen einfache Geräte im €20,- Bereich. Wenn man ein paar Euros drauf legt gibt es durchaus auch mehr und genaueres, für gelegentliche Benutzung wenn man keinen Messplatz anstrebt sind die simplen Geräte völlig ausreichend.

Ab €100,- wird's genauer, braucht man eher selten, oder bequemer. Ab €300,- ist man bereits im Premiumbereich, diese Geräte werden an Messplätzen und anderen stellen die besondere Anforderungen haben eingesetzt. So gibt es Messgeräte die Daten via Bluetooth weiter melden können. L und C Messbereiche könnten auch für Funkamateure interessant werden, wobei bei den Multimetern die Wertebereiche manchmal für Bauteile bei höhere Frequenzen nur noch knapp reichen.

Das direkte Messen von HF Signalen ist mit einem Multimeter nicht möglich. Die Multimeter sind für DC und AC im Netzfrequenzbereich ausgelegt. HF/UHF/VHF Signale können nur mit Oszilloskopen oder speziellen Tastköpfen erfasst werden.
Die Anzeige der Werte kann mit einem Zeigerinstrument oder einer Ziffernanzeige erfolgen. Ziffern erleichtern das Ablesen, Zeigerinstrumente erlauben das leichtere Erfassen von Trends, erlauben aber auch das präzise Ablesen auf guten Geräten.


Multimeter

The simplest meter, every HAM operator needs it, is a multimeter. You need it to read electrical values. Only simple measurements like voltage, current or resistor will me monitored. Usually simple meters in the €20,- range are good enough. If you spend more money you get better meters with eventually better precession. for occasional usage a simple device is good enough. The better ones are intended for professional lab usage.

Beginning with €100,- meters get much better, usually it is not necessary.  Above €300,- the meters are for professional usage. Some meters have additional ranges Like L or C which might be of interest for HAMs. Unfortunately the ranges might not be wide enough for HF components.

Direct measurements of voltage current on HF frequencies is not possible. You need an oscilloscope for that. Some meters have digits others a pointer. Digits make it easy to get a specific value, pointers make it easier to read a trend. From the precision side both readings allow at least 2-3 digits.



Spannung

Die vermutlich am öftesten zu kontrollierende Messgröße sind Spannungen. Typisch wie viel kommt aus dem Netzteil heraus, welche Spannung liefert der Akku? Dazu wählt man am Messgerät den Spannungsbereich. Bei manchen Geräten gibt es eine Wahlstellung für AC oder DC, oder einen eigenen Umschalter für AC/DC. Neuere Geräte können den Messbereich selbst einstellen, sehr einfache Geräte haben am Wahlschalter den Messbereich der erfasst werden soll. Die Ausführung des Geräts sagt nichts über die Qualität oder die Präzession des Messinstruments aus.
Zum Messen selbst verbindet man die Messspitzen mit den beiden Polen und kann den Wert ablesen. Das Messen kann parallel zum Betrieb erfolgen. Üblicherweise haben Voltmeter Eingangswiderstände im MOhm Bereich oder zumindest 100kOhm. Das verfälscht die zu untersuchenden Signale kaum. Wenn man in besonders empfindlichen Schaltungen wie Eingangs Verstärkern misst kann das Multimeter durch den Eingangswiderstand durchaus die Messung verfälschen.

Voltage

Most likely the voltage range is the most important range. For example what is the voltage on my power supply, that is the voltage on my battery. To get the reading turn the meter to voltage range. Some instruments have an AC and DC range. Other meters have a separate switch to select AC/DC. Some meters select the range automatically, others have a voltage selector. The selector shapes usually say nothing about the meter quality.
The measurement itself is easy. Just connect the 2 poles to the circuit and you get the result on the meter. Usually voltage meters have an impedance in the MOhm range or at least 100kOhm. This does not alter the signals. If you try to analyze low power circuits like input amplifiers, the meter might alter the circuit. Keep this in mind if you are working on high impedance circuits.



Strom

Das Strom messen ist ein wenig komplizierter. Zum Messen von Strom muß man den Schaltkreis unterbrechen und das Amperemeter einfügen. Bei hohen Strömen gibt es meist eigene Anschlüsse für 10A oder mehr. Bei Wechselspannung empfiehlt es sich Stromzangen zu verwenden. Diese werten das Magnetfeld aus, dadurch erspart man sich das Einschleifen des Messinstruments in den Schaltkreis. Auch für Gleichspannung gibt es Hallsesnsoren die das können, aber nur bei sehr hochpreisigen Messgeräten. Multimeter gehören da nicht dazu.
So wie bei Voltmetern gibt es unterschiedliche Ausführungen und Bedienkonzepte. Abermals haben die Messgeräte einen AC und DC Bereich.

Current

Most current measurement is a bit more complicated. To detect the current the meter needs to be inserted into the circuit. For high current range usually there is a separate connector for 10A or more. For AC current it is easier to use a clamp-on ammeter. They use the magnetic field to detect the current. There are DC variants available as well in the extreme pricy range. Usually not available for commonly available mulötimeters.
Similar to voltmeters there are usually AC and DC ranges.



Widerstand

Zum Widerstand messen liefert das Prüfgerät Energie an den Prüfling um den Wert zu bestimmen. Der zu messende Widerstand muß "alleine" gemessen werden. Verbleibt der Widerstand in der Schaltung, wird die Messung verfälscht durch den Rest der Schaltung.

Resistor

To measure a resistor, the meter deliveres power to get a reading. It is recommended to measure the resistor allone. If the resistor is in a circuit the rest could influence the reading.



Durchgang

Die Durchgangsmessung ist eine Spezialform der Widerstandsmessung. Im Wesentlichen wird geprüft ob der Widerstand sehr nieder ist. Einige Instrumente bieten eine Licht oder Soundmeldung um Durchgang anzuzeigen.

Contact

The contact test is a special variant of the resistance. Usually it tests for a low resistance. Some meters offer a light or a sound to geive feedback.



Diode

Messgeräte die eine Dioden Messung unterstützen liefern meist etwas höhere Spannung. Damit lassen sich Dioden und LEDs prüfen. SI-Dioden haben Durchgangsspannungen von etwa 0,7V. Schottky Dioden je nach Typ 0,1-0,4V. Bei LEDs hat man typisch: 1,5V bei rot, 2V für gelb und grün, blaue und weiße LEDs benötigen 3 bis 3,5V.

Eine Diode in Durchlassrichtung hat niemals 0Ohm Widerstand. Gute Messgeräte zeigen im Dioden Messbereich die Durchgangsspannung an. In Sperrrichtung sollte kein Widerstand zu messen sein. Es gibt Spezialdioden Zenerdioden, Kapazitätsdioden und vieles mehr die mit Multimetern nicht gut geprüft werden können.

Diode

Meters which offer a special diode test range use a bit higher voltage vor measure the diode. SI diodes need typically 0,7V. Schottky Diodes require 0,1-0,4V. LEDs have typically the following requirements: red 1,5V, yellow green 2V and blue / white LEDs require 3 - 3,5V.

A diode never has 0 ohms in forward direction. Good meters offer a forward voltage reading. In Reverse direction die Resistance should be infinitive. There are special diode types like zener or capacitive diodes which can not be analyzed with typical multi meters.



Beispiele

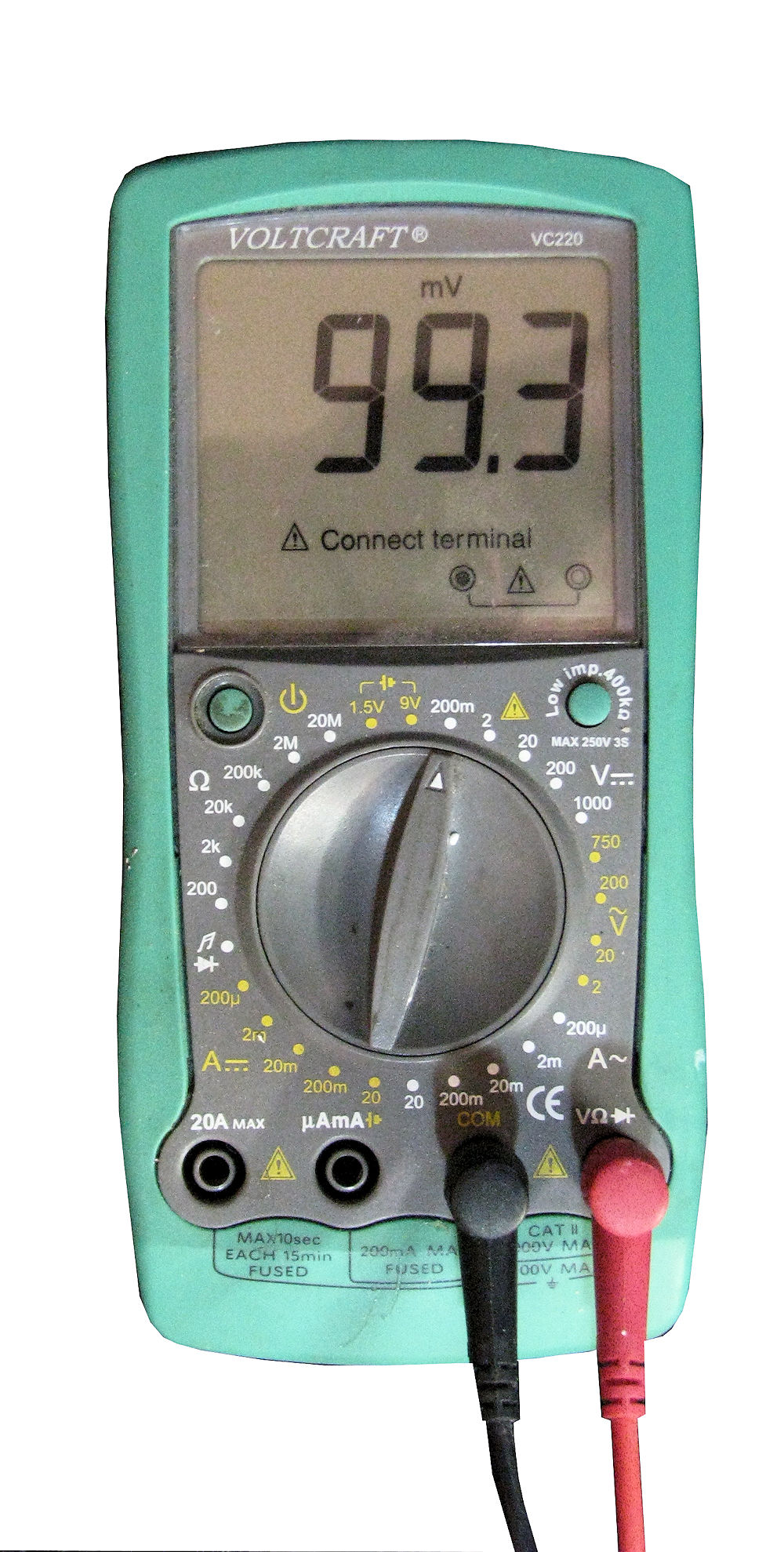

Typisches Gerät mit vielen manuell einzustellenden Messbereichen

Samples

Typical meter with lots of manually adjustable ranges.

Messgeraet
X

VolkCraft

Messgeraet

VoltCraft

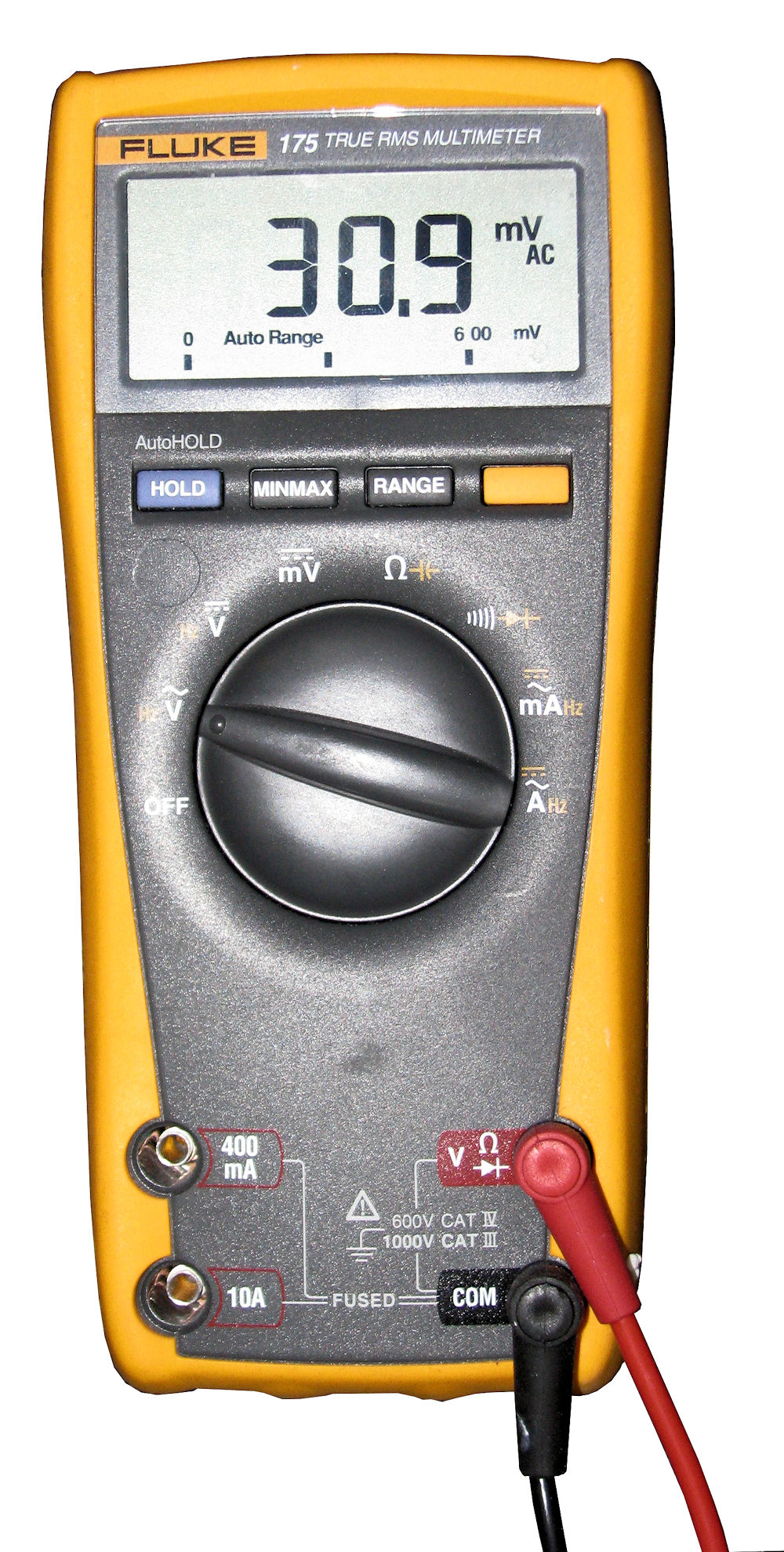

Das Fluke ist ein eher besseres Gerät. Es hat eine Automatische Bereichswahl.
The Fluke is a rather good meter it offers auto ranging functionality.

Messgeraet
X

Fluke

Messgeraet

Fluke

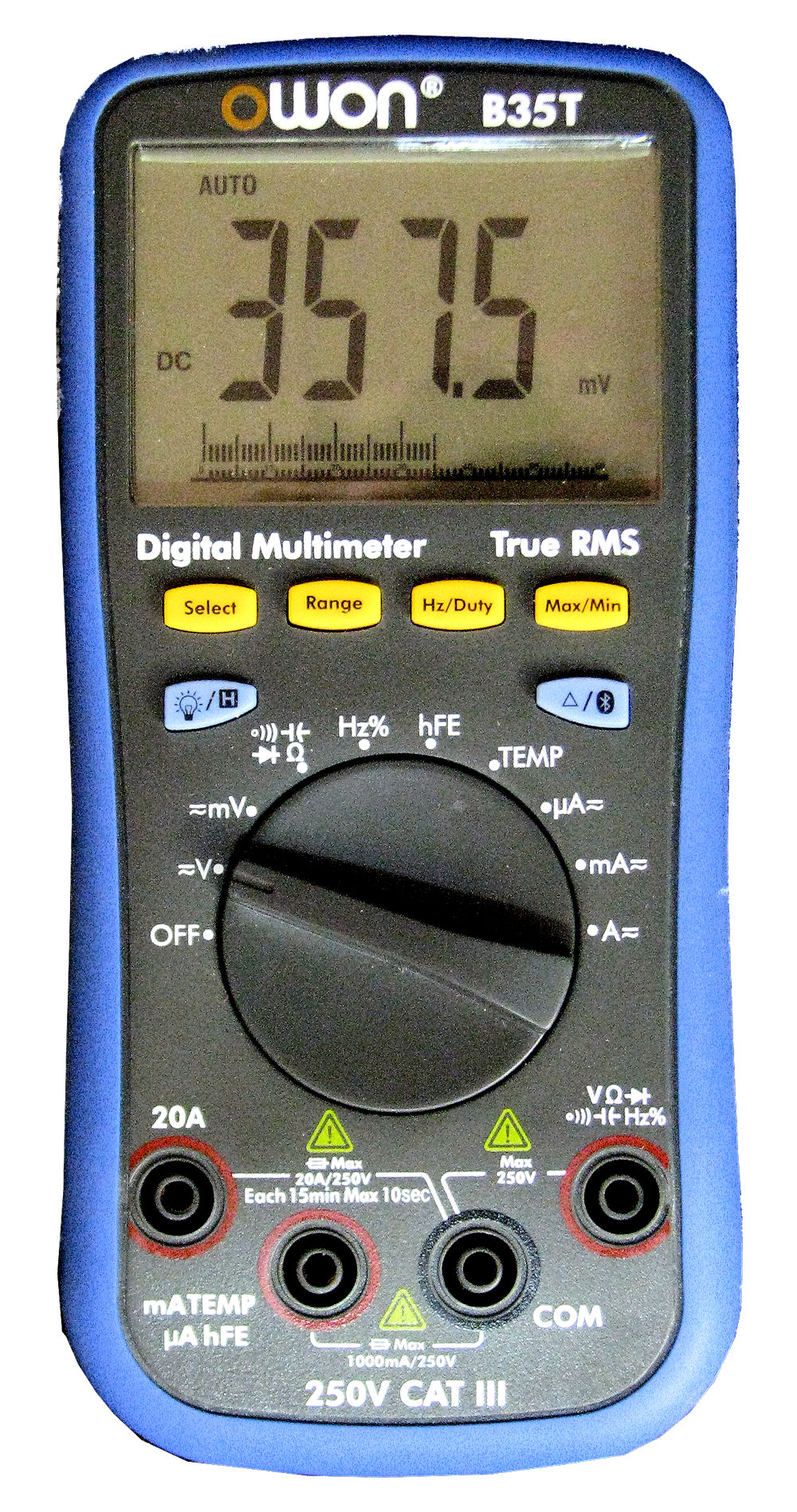

Das Owon ist ein typischer China-Kracher Ein durchaus präzises instrument mit einigen interessanten Eigenschaften. So gibt es eine APP um auf Android via BlueTooth die Messwerte anzuzeigen.
The Owon is a typical china brand. It is quite good quality with interestung functions. There is an Android APP available to display meter readings on a mobile phone.

Messgeraet
X

Owon

Messgeraet

Owon

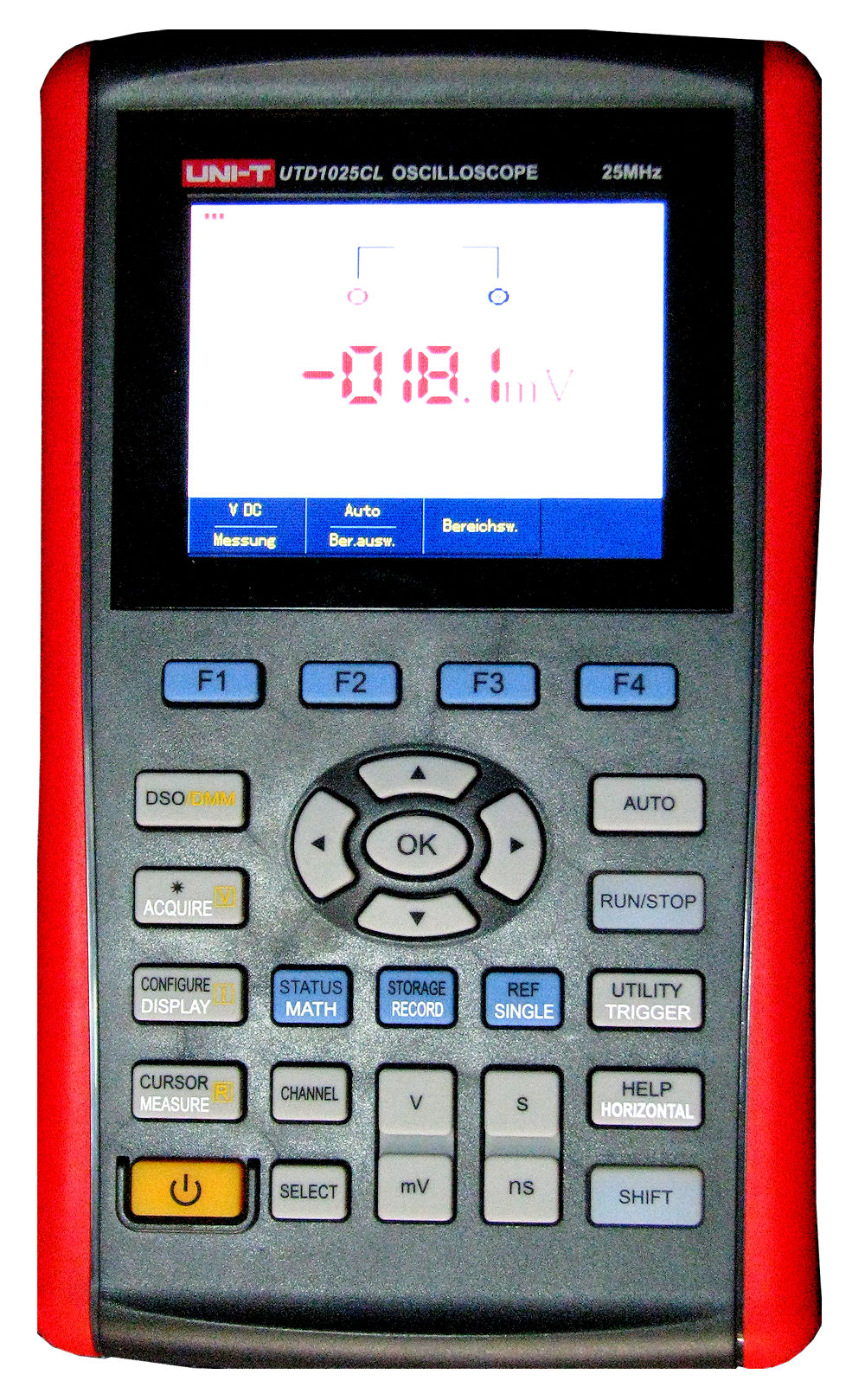

Ein etwas klobigeres Instrument ist dieses Gerät. Eine Kombination aus Vielfachmessgerät mit vielen Einstellmöglichkeiten und Oszilloskop. Das Gerät hat eine große Batterie eingebaut die längere Messsitzungen locker verkraften.
The next meter combines a clasic meter with an Oszilloscope. The istrument is quite big but carries a large bettery which allows to last long sessions.

Messgeraet
X

Oszi Kombimessgerät

Messgeraet

Oszi Kombimessgerät
