Peilantenne auf einem Stativ

Für diverse Versuche mit Antennen und zum Ausmessen von Feldstärken habe ich eine Yagi-Uda Antenne auf 70cm. Das Problem bei der Handhabung war, daß man zum Bedienen der Antenne, Das Handhaben des Funkgeräts, Kartennachschau und Mitschreiben schnell ein Handhabungsproblem bekommt.
Längere Zeit habe ich darüber nachgesonnen wie das zu lösen ist. Ein Foto Stativ habe ich bereits, wie aber die Antenne daran befestigen? Es sollte möglichst leicht portabel bleiben und die Montage sollte die Grundfunktion als Fotostativ nicht nachteilig verändern.


Bearing Antenna on a tripod

For several experiments on antennas I was looking for a good support. I use a Yagi-Uda antenna on 70cm but holding the antenna, operating the radio, checking a map and taking notes causes a handling problem.
I tried to find a solution. Using a tripod solves the support problem. The question was how to mount the antenna to the tripod. It should be flexible and easy to operate and should not damage the tripod.


Antenne Stativ
X

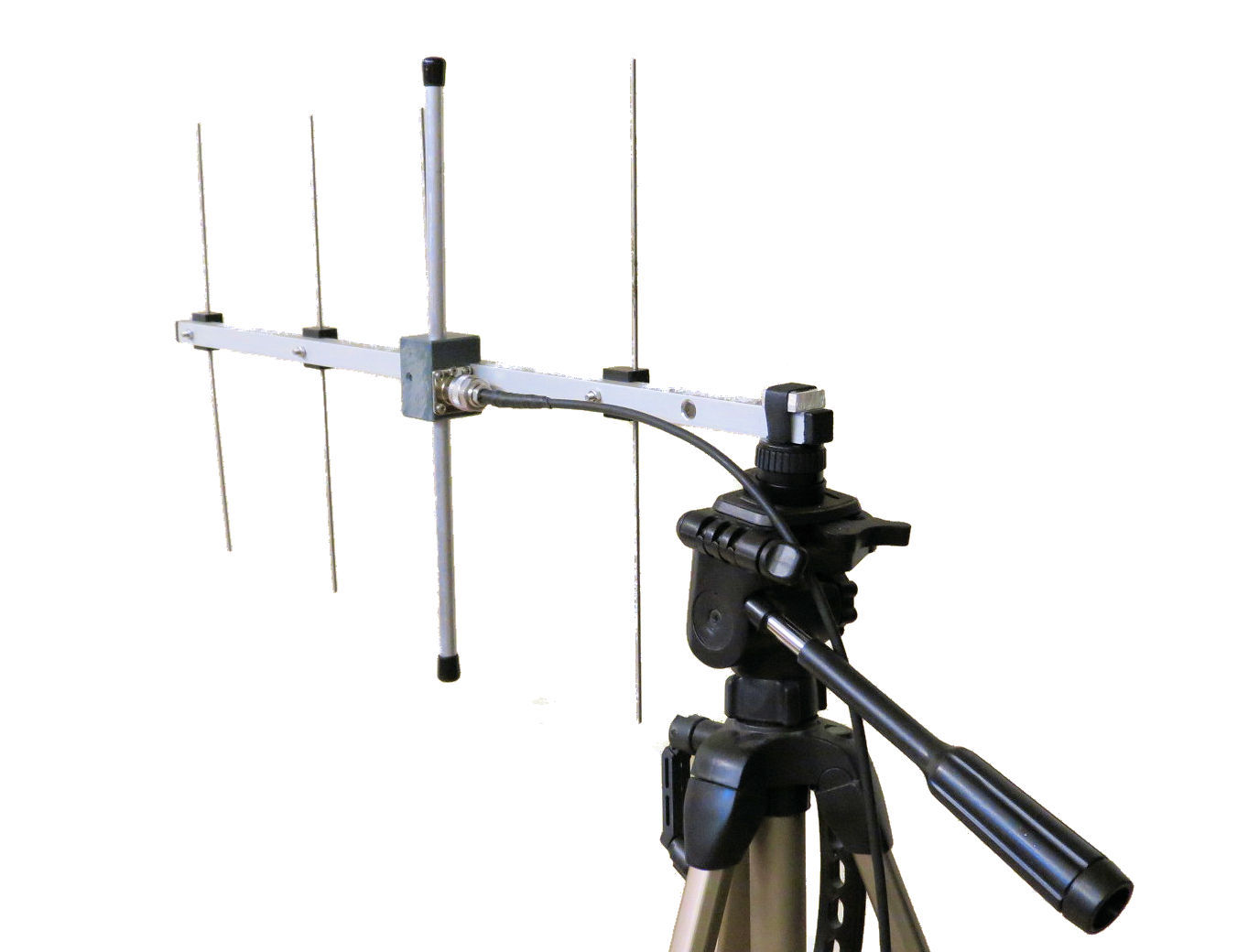

Antenne am Stativ montiert

Antenne Stativ

Antenne am Stativ montiert


Die Montage erfolgt mithilfe eines Adapters von Panasonic den ich online bei einem deutschen Fotogeschäft gefunden habe. Der Adapter hat auf der Unterseite das klassische 1/4" Fotogewinde und lässt sich so leicht mit dem Stativ verbinden.
The adapter was bought online in a German photo store. It has a 1/4" thread on the bottom side. This allows easy mounting on the tripod.

Detail
X

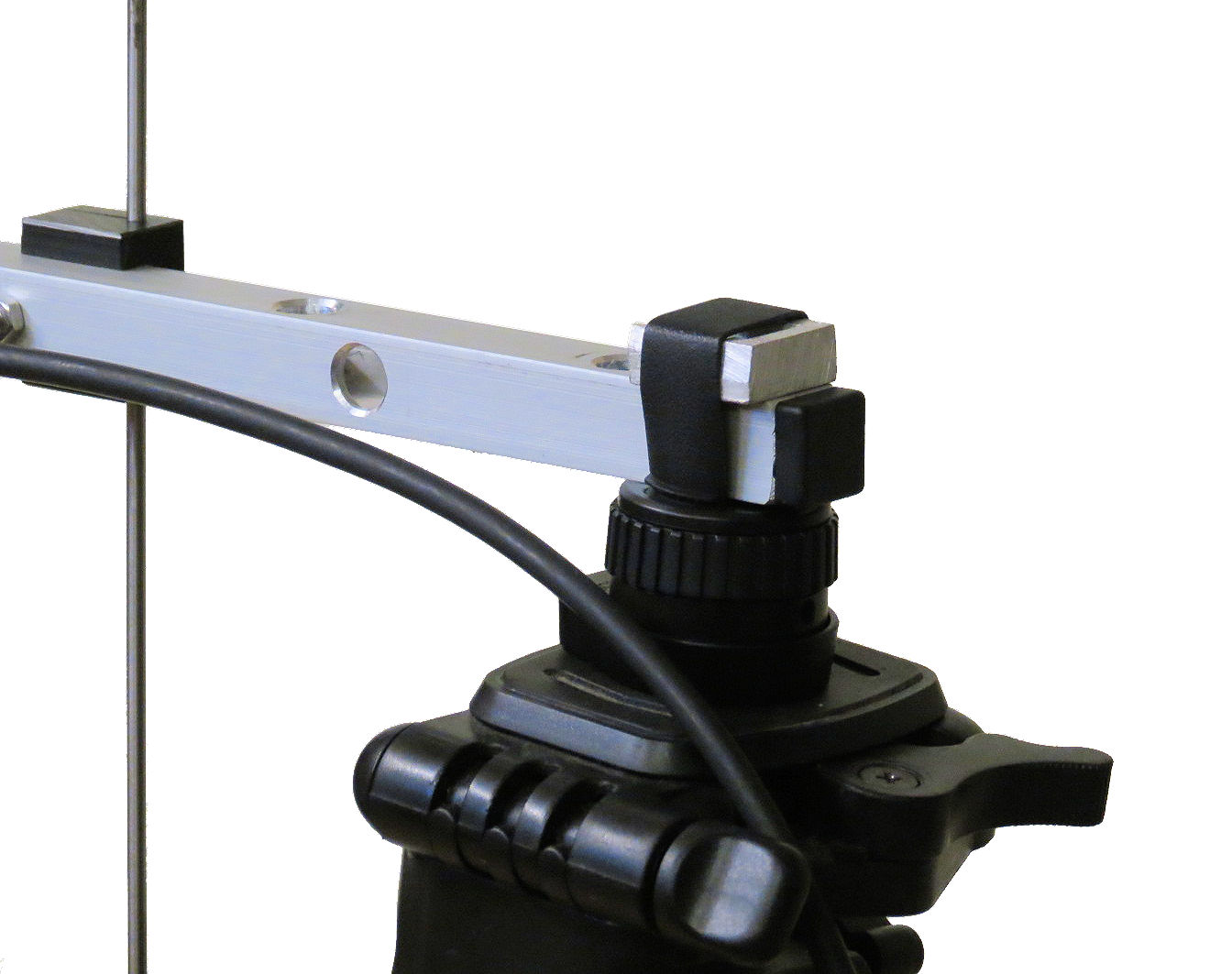

Detail Antennen Montage

Detail

Detail Antennen Montage


Der Adapter hat seitlich einen Ring mit dem man eine Lasche die die Antenne klemmt ein und ausfahren kann. Da die Lasche etwas zu groß war habe ich ein Stück Metall beigelegt.

Die Montageeinrichtung ist von Panasonic mit der Bezeichnung VW-CTA1
The adapter has a ring at the bottom it allows to adjust the length. The strip is a bit too long so I use some metal to allow tight fastening.

The mouning unit is from Panasonic named VT-CTA1

Adapter
X

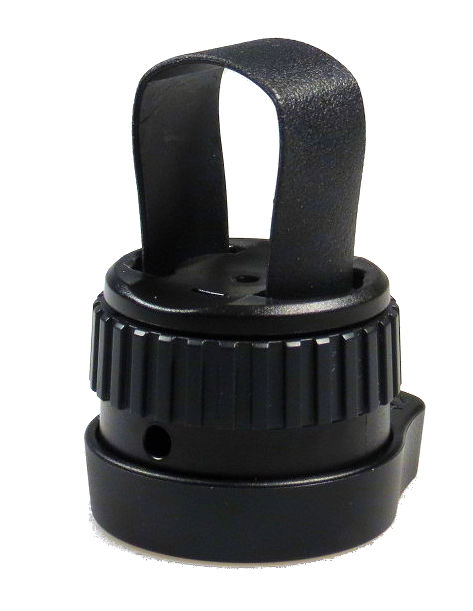

Lasche auf klein gestellt

Adapter

Lasche auf klein gestellt


Adapter
X

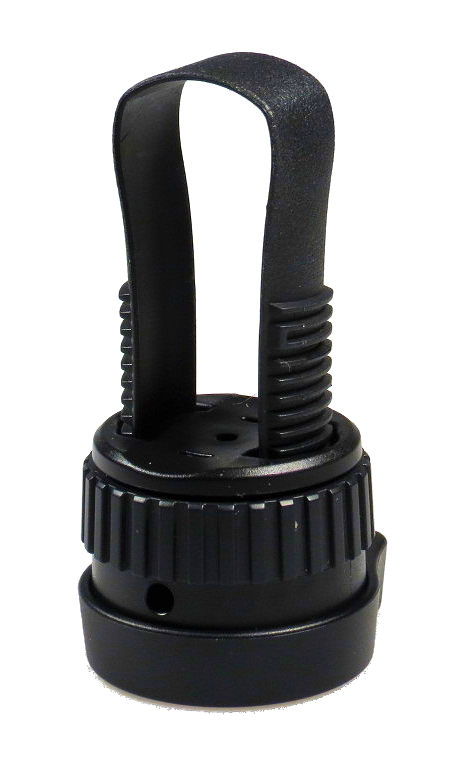

Lasche auf groß gestellt

Adapter

Lasche auf groß gestellt
