Morsepiepser

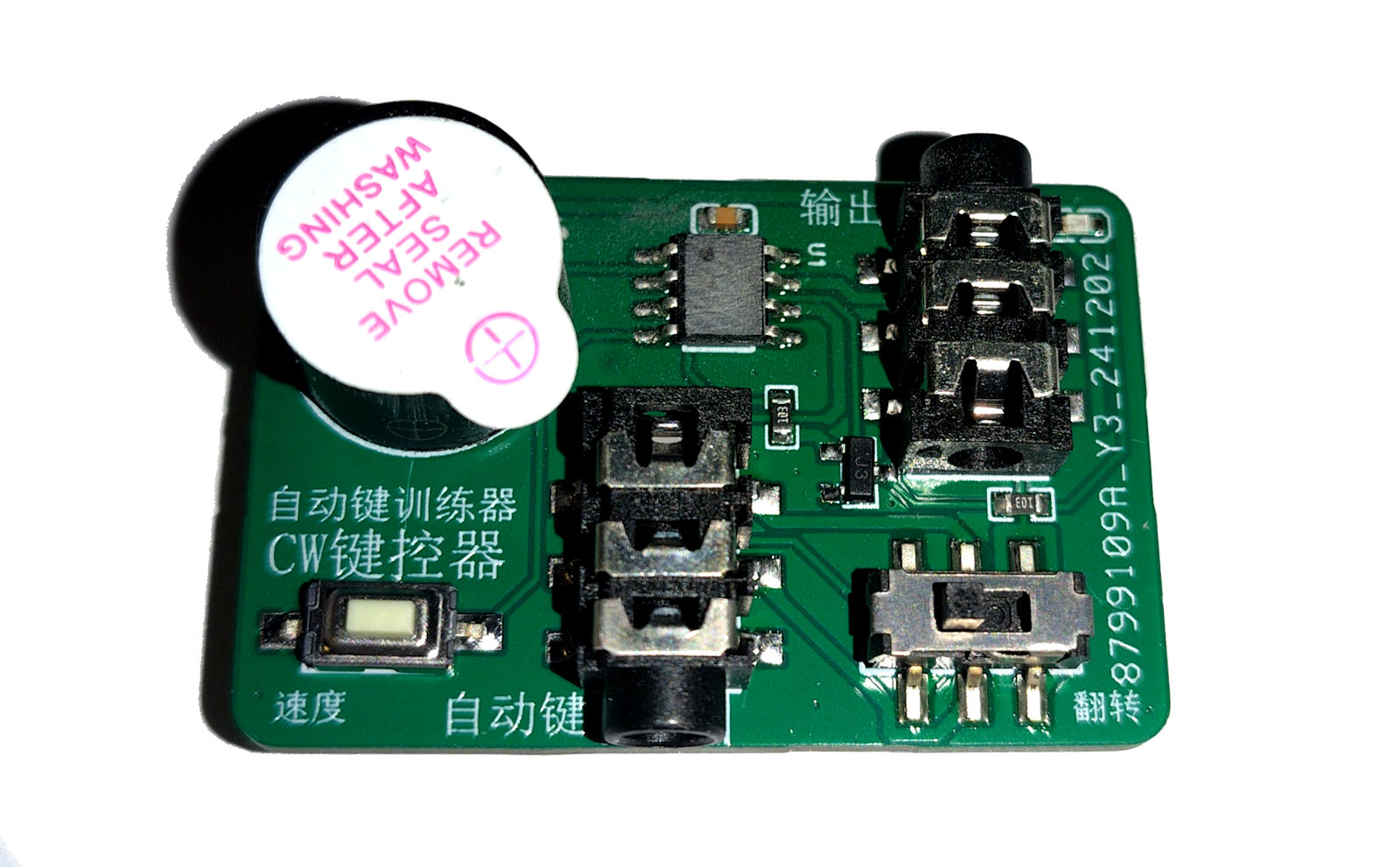

Morsepiepser werden gene benutzt um beim Üben das Signal hörbar zu machen. Ein Weg dazu ist ein CW taugliches Funkgerät ohne Leistung an einer DummyLoad arbeiten zu lassen. Das ist meist etwas umständlich und voluminös. Eine Alternative sind Morsepiepser. Ich habe vor Jahren einmal ein Brettchen gemacht war wegen dem leisen Piezosummer nicht sehr zufrieden damit. Der Sound des Piezosummers ist auch sehr hoch und klingt besonders hart. Mit dem Morserino hat man auch ein sehr leistungsfähiges Gerät es erzeugt aber ein Rechtcksignal das manche nicht gerne hören.

Schöner Sinus Sound wird allgemein angenehm empfunden. Die Frequenz des Tones wird meist im Bereich 400-900Hz eingestellt je nach Geschmack des OP.

Morse Sound

Morse sound generators are used to help in training. You can hear what the student does on the key. A simple solution is a CW capable radio with 0% power on a dummy load. This is a bit bulky and not easy to use. Several years ago I built a morse board with a piezzo speaker. The volume is low and the frequency extreemly high the sound is bad. Another solution is the morserino the perfect training devise. Unfortunately the sound quality is bad as it generates a rectangle signal. Some people do not like the sound.

A clean sinus sound is preferred by most people. The frequency of the tone is usually set to 400-900Hz depending on the taste of the OP.

Lautsprecher

Für Messtechnik gibt es diverse Generatoren die Frequenzen erzeugen können. Diese Geräte sind in unterschiedlichsten Ausführungen erhältlich, Bastelseiten sind voll davon. Meist ist die Ausgangsleistung der Schaltungen beschränkt, häufig die Impedanz mit üblichen 50Ω. Damit sind die gebräuchlichen 4 oder 8 Ohm Lautsprecher ungeeignet. Eine Alternative zu nachgeschalteten Verstärkern oder Aktivboxen ist ein 50 Ohm Lautsprecher. Diese waren früher sehr verbreitet in Anwendungen die eine Simple Ausgangsstufe hatten. Man findet sich häufig noch in Gegensprechanlagen.
Ich habe in beinem QRL Bereich auch mit Elektrokik zu tun die höherohmige Lautsprecher nutzt. Es gibt den Visaton K50WP auch in 50Ω Ausführung. Der passt perfekt zu den Prüfsignalgeneratoren mit 50ΩAusgang. Eine Schachtel aus beliebigen Plattenmaterial schafft eine Lautsprecherbos, dadurch wird das Lauter und besser im Klang.

Speaker

There are signal generators available which are able to generate adustable frequencies and wave forms. DIY electronic pages offer endless list of circuits as well. Usually the output signal is limitted and oftens designed to have 50Ω impedance. Popular 4 or 8 ohms speakers generate a weak sound. A 50Ω speaker would be better. They where quite popular years ago in sound output designs for example in intercoms. I need 50Ω speakers in my QRL. I can recommend the Visaton K50WP speaker. A sound box around and you have a decent fine speaker for those sound generators.

Lautsprecher
X

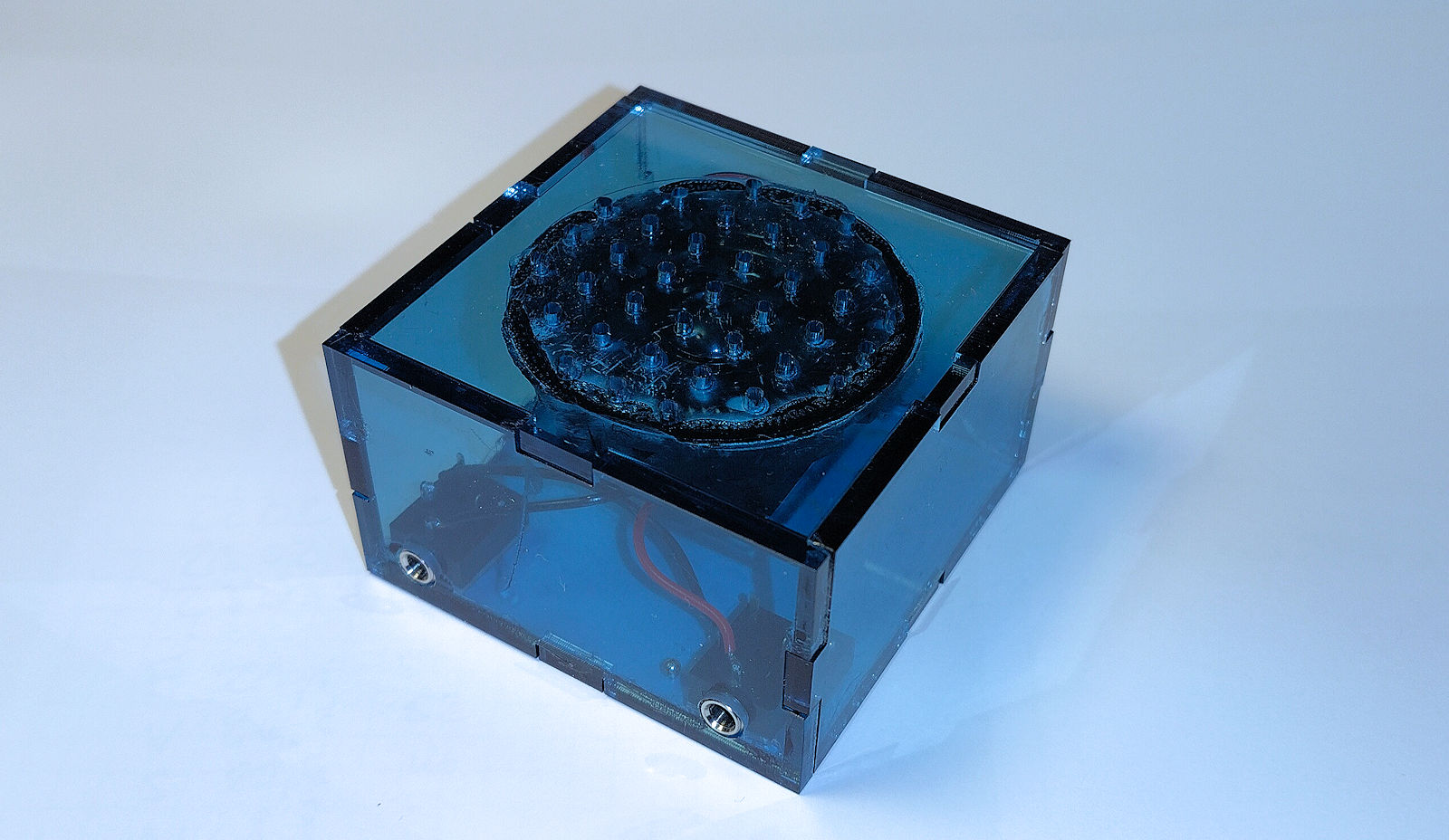

K50WP in einer Lautsprecherbox aus 3mm Arylmaterial

Lautsprecher

Lautsprecher


In der Box sind zwei 3mm Klinkenbuchsen um den Lautsprecher mit dem Signalgenerator und der Morsetaste zu verbinden.
in the box there are two 3mm sockets to connect cables of the signal generatoir and the key to the speaker.

Signal Generator

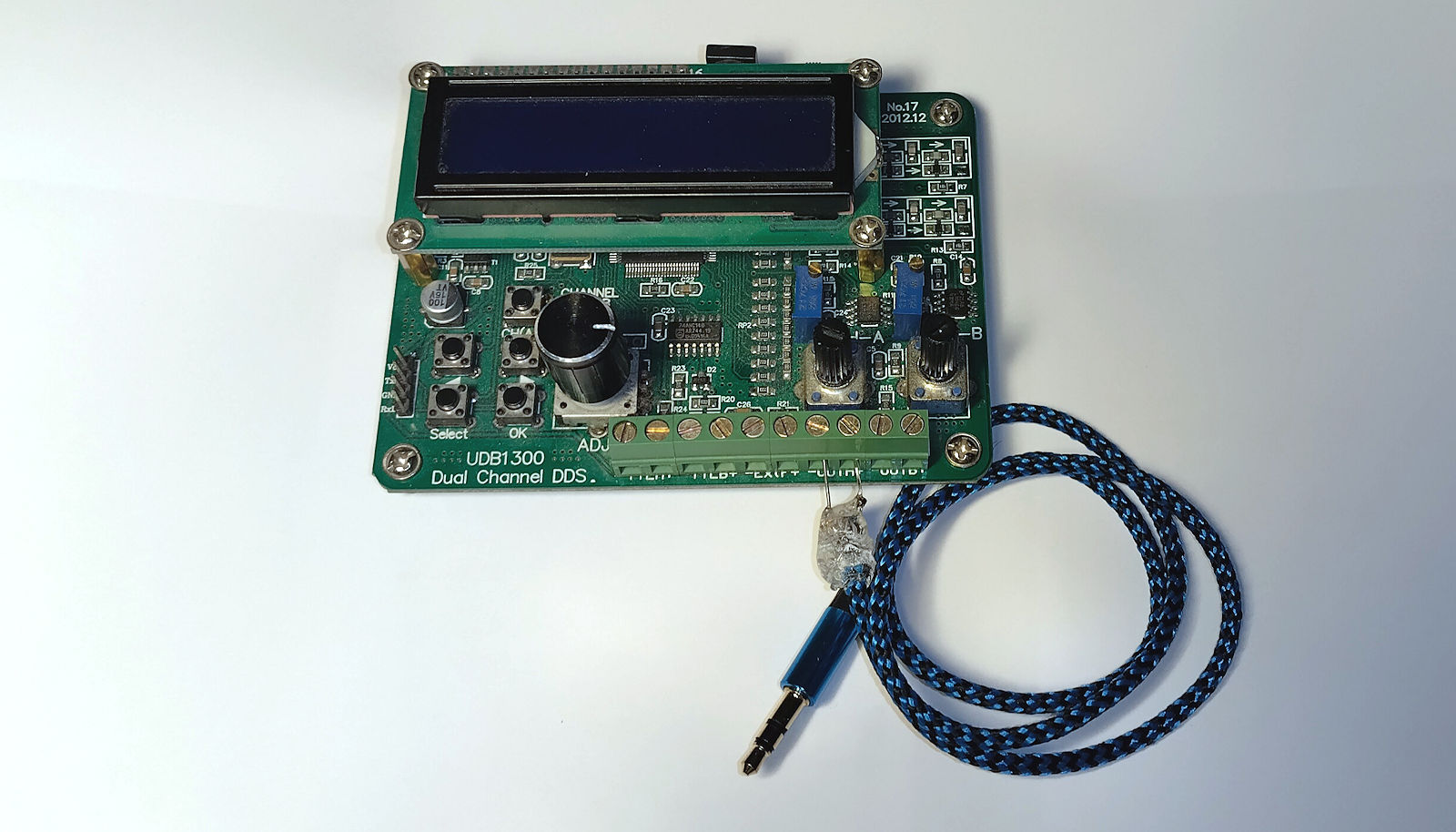

Hier einer von vielen Signalgenerator Platinen. Die Platine kann sogar zwei unterschiedliche Signale erzeugen. Betrieb mit 5V die man heutzutage einfach aus USB Schnittstellen abgreifen kann. Solche Signalgeneratoren kann man selbst bauen oder auf diversen online Quellen um wenige Euros einkaufen.
Für den Anschluss habe ich ein sehr flexibles Textilkabel "geschlachtet" um an die Schraubklemmen zu kommen.

Speaker

Next one of many signal generators. This board offers zwo different signals. Power supply easy 5V which is available on any USB port. Signal generators like this can be built or are availabe via online vendors.
The connection is available on screw terminals. I used a flexible textile cable.

Lautsprecher
X

K50WP in einer Lautsprecherbox aus 3mm Arylmaterial

Lautsprecher

Lautsprecher


Morse Piepser

Aus China habe ich den Übungsgenerator. Der wird von BG5MVE über diverse online Plattformen angeboten. Versorgung via USB-C Schnittstelle oder am Rundstecker mit 5-9V.

Morse Sound Box

I got this China training generator. This was designed by BG5VME and is offered on several online plattforms. Power supply via USB-C or an a barrel socked with 4-9V.

Morsegenerator
X

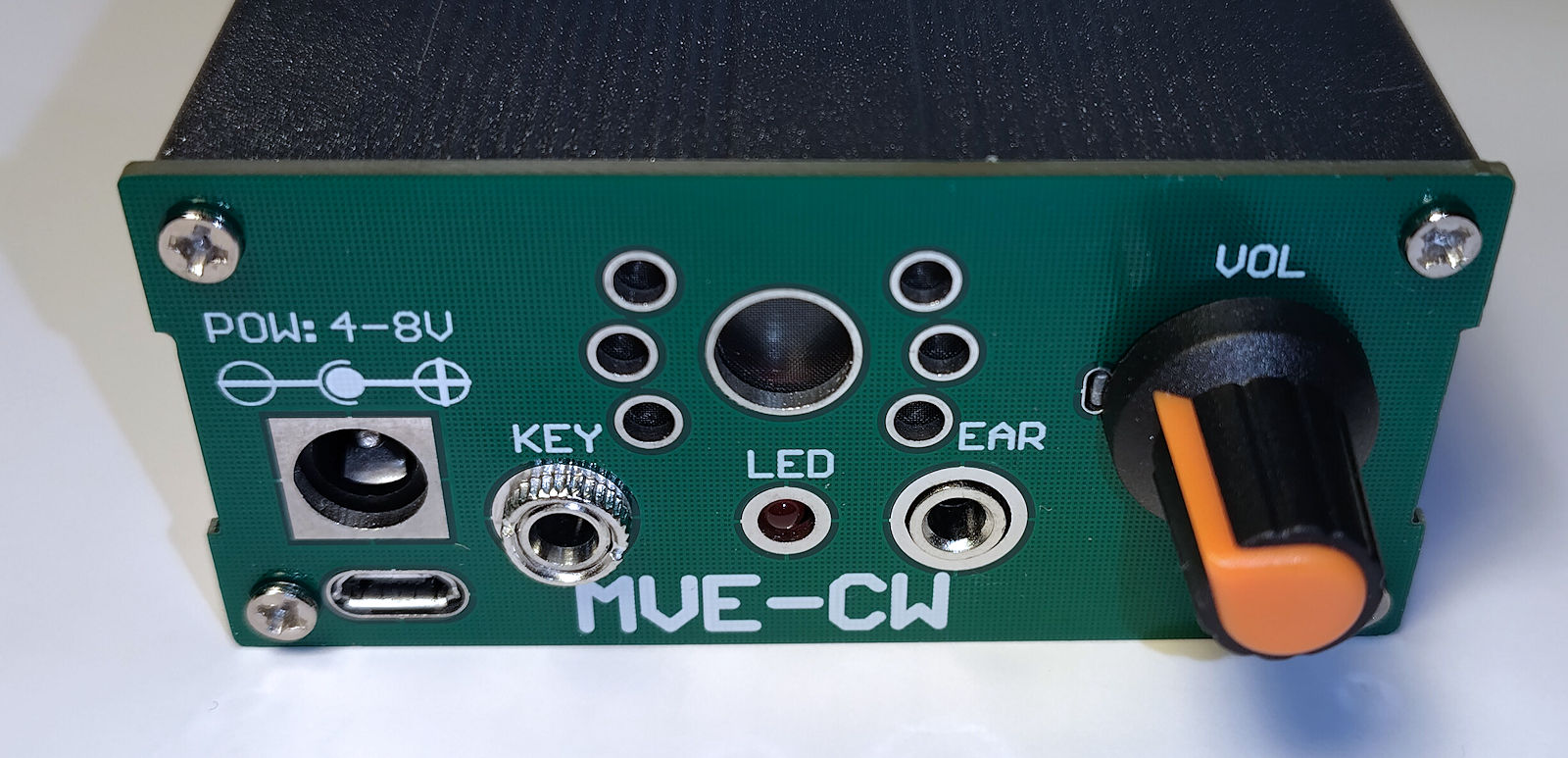

Frontseite des Übungsgenerators

Morsegenerator

Morsegenerator


Morsegenerator
X

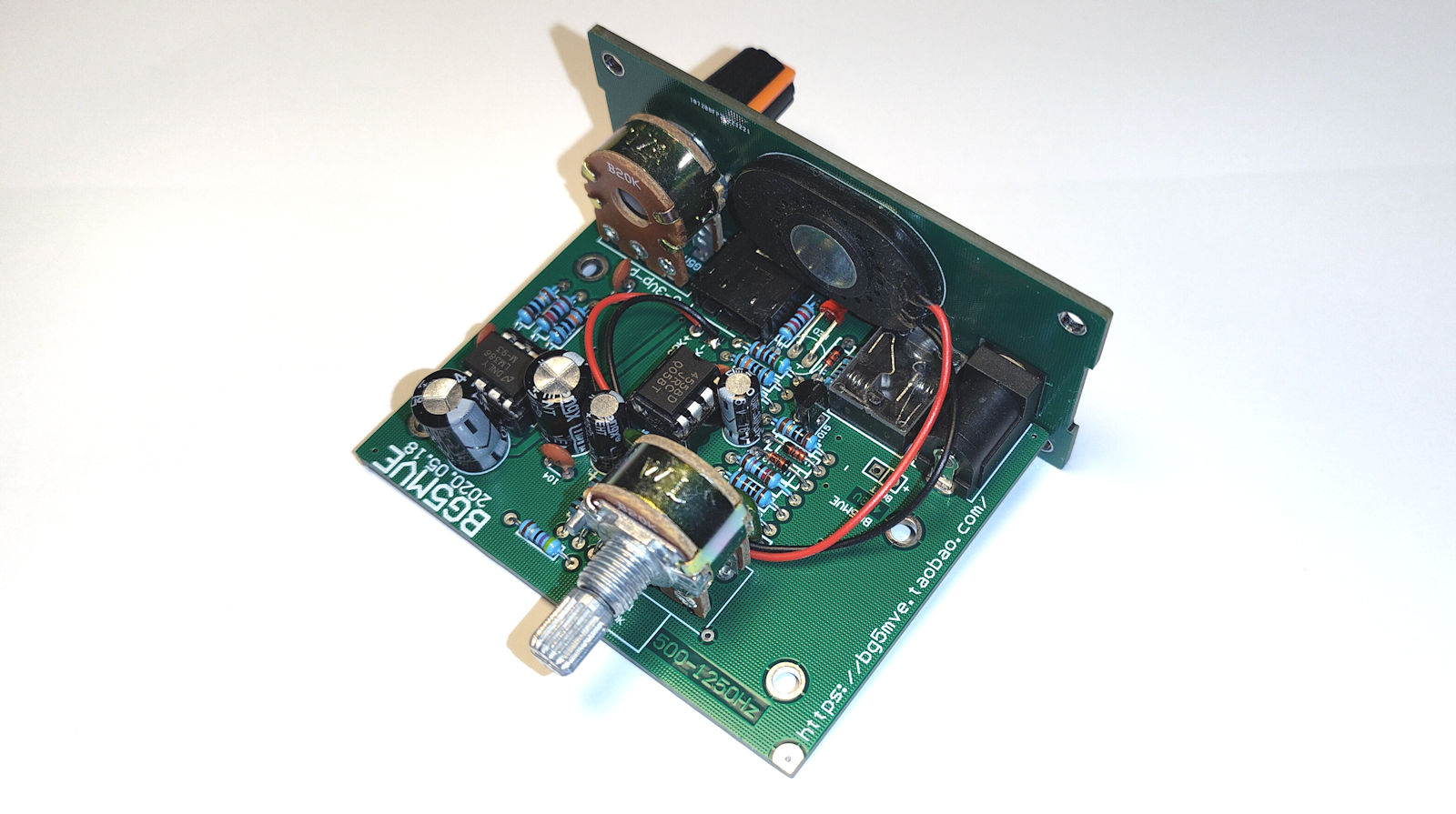

innen auf der Platine kann man mit dem Poto die Frequenz wählen

Morsegenerator

Platine


Die Lösung reicht für Hubtasten, wenn man einen Keyer vorschaltet kann man auch mit Paddle arbeiten.
This solution is suitable for straight keys. A additional keyer can be used to operate with a paddle.
