Erdefunkstelle Aflenz

Im August 2022 habe ich begonnen eine Exkursion zur Erdefunkstelle in Aflenz zu bewerben. Unser LV1 Mitglied Florian OE3FLZ war dort in leitender Funktion tätig und konnte uns einen techniknahen Besuchstermin organisieren.

Zu Beginn galt es die Frage zu klären heißt das nun Erdfunkstelle oder Erdefunkstelle. Die Tafel am Eingang der Anlage hat das geklärt. Dennoch einige WEB Quellen seinen anderer Meinung zu sein.

Erdefunkstelle Aflenz

In late August 2022 I stared to promote a visit of the earth satellite station in Aflenz. Our local HAM society member Florian OE3FLZ had a leading position there. This allowed us a visit with some special technical focus.

First of all there was some discussion about the name in German. A sign at the entry cleared all discussions.



Schild
X

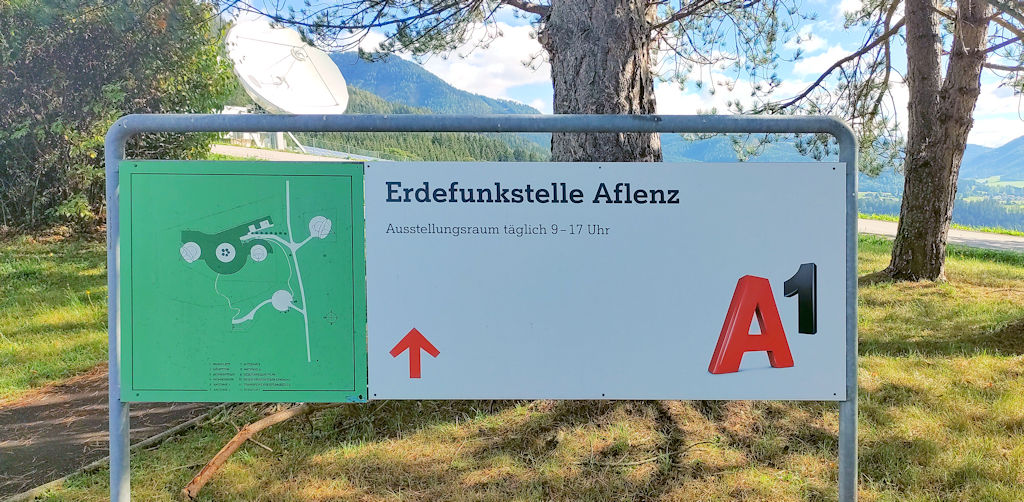

Schild beim Eingang


Schild

Schild

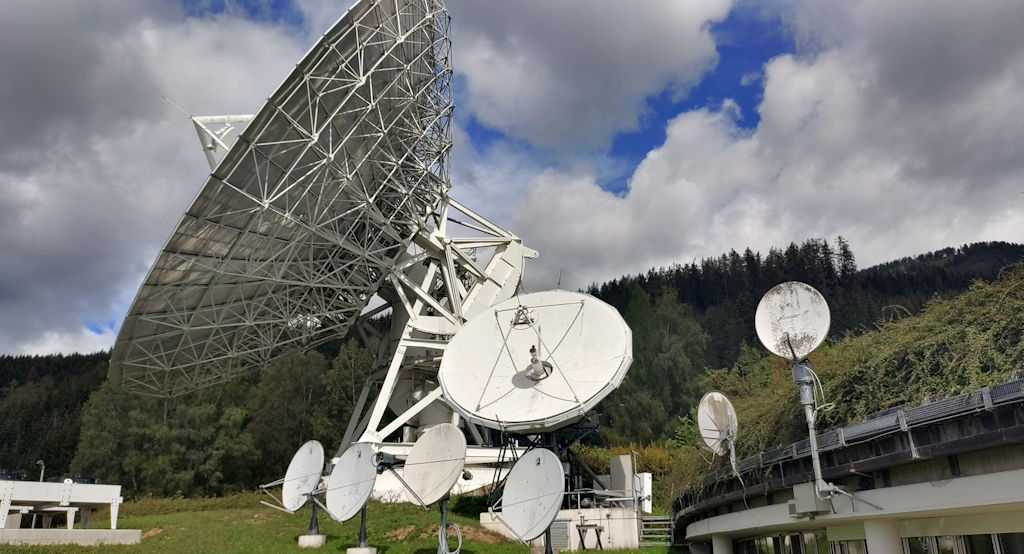

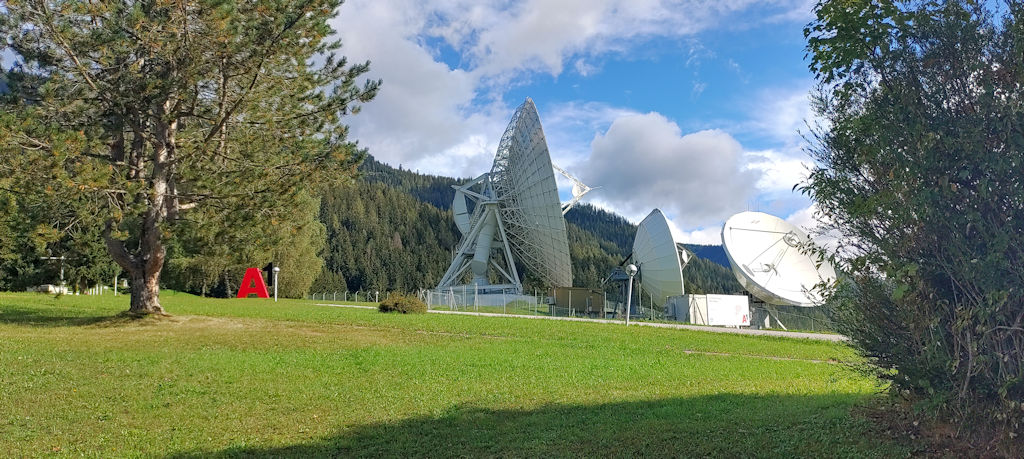

Die Erdefunkstelle befindet sich in den Alpen in der Nähe von Aflenz. Man will damit eine gewisse Abschirmung gegenüber Funkstörungen erreichen.
The site is a bit remote in an alpine region. The idea behind it the mountains shield against other radio transmissions.

Schild
X

Parabolantennen der Erdfunkstelle


Schild

Antennen


Nach unserem Treffpunkt am Parkplatz wurden wir von einem Mitarbeiter der Station empfangen der und in weiterer Folge viele Teile der Anlage gezeigt hat.

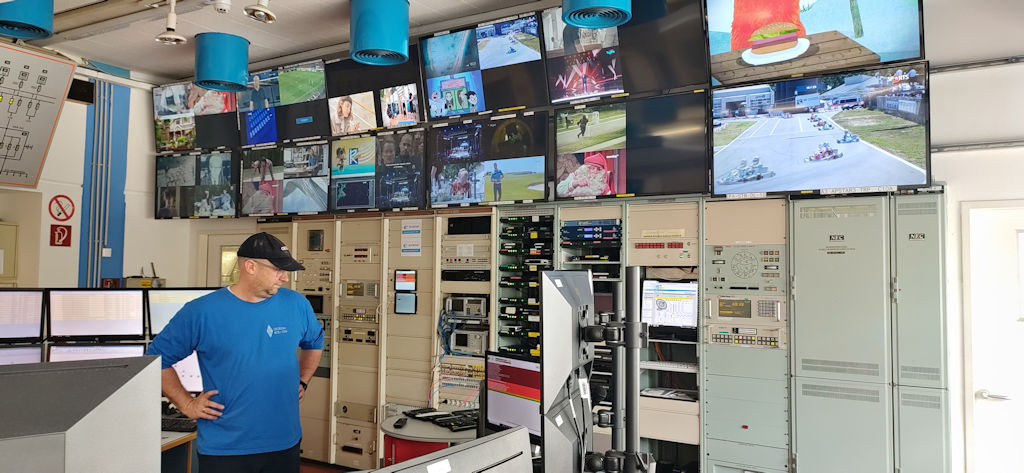

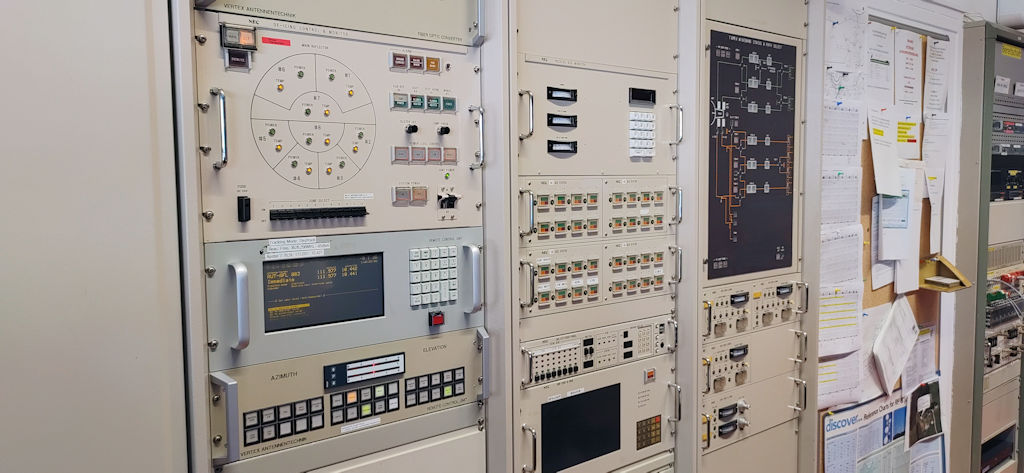

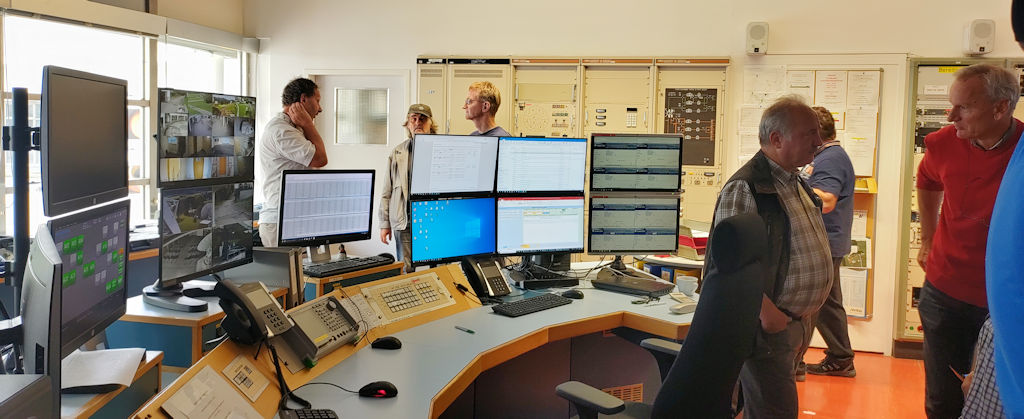

Der Kontrollraum sieht aus wie zu erwarten. Viele 19" Schränke und Monitore zur Überwachung.
Right after our arrival at the station, one of the staff members of the station came to show us the site.

The control room looks like expected lots of panels an monitoring screens.

Kontrollraum
X

19" Schränke mit Bedieneinheiten im Kontrollraum


Kontrollraum

Kontrollraum


Kontrollraum
X

19" Schränke mit Bedieneinheiten im Kontrollraum


Kontrollraum

Kontrollraum


Kontrollraum
X

19" Schränke mit Bedieneinheiten und Bildschirme im Kontrollraum


Kontrollraum

Kontrollraum


Die Erdefunkstelle dient nicht nur der Übertragung von Telefon und Datenverbindungen. Es werden auch Uplinks zu Fernsehsatelliten von hier aus Übertragen. Für einige Stationen wird auch die Verschlüsselung des Signals als Dienstleistung erbracht.

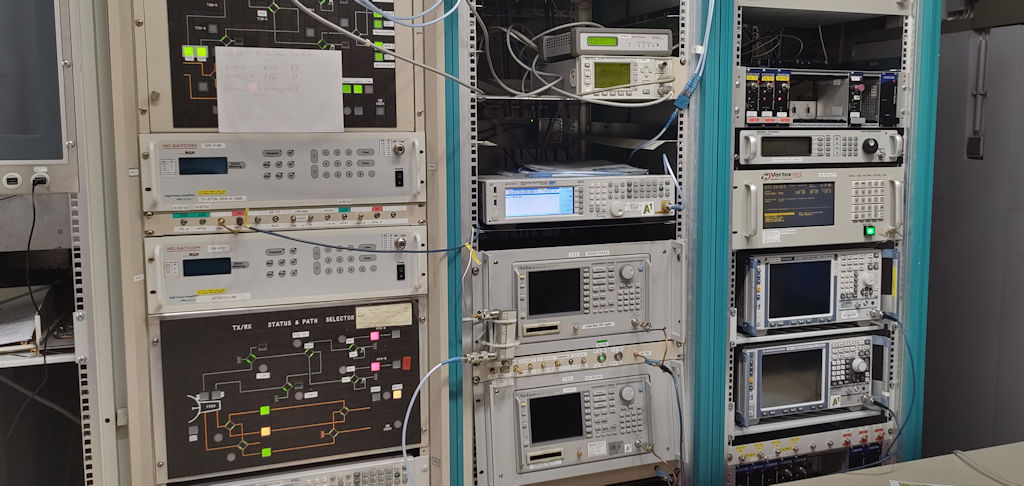

Zusätzlich hat die Erdefunkstelle durch die gute Reputation Aufgaben zum Einmessen von neuen Erdefunkstellen und neuen Satelliten übernommen. Gleich 4 sehr aufwändige Spektralanalysatoren von Agilent und Rhode & Schwarz an einem Arbeitsplatz sieht man wohl nicht sehr häufig. Jeder davon hat den Wert eines gut ausgestatteten Mittelklasse Autos.
The ground station operates as relay for telephone and data transmissions. Some TV services are also sent off from here. They also offer encryption of TV signals for their customers.

The ground station has a very good reputation. So they are used for calibration of new built ground stations as well as new satellites. A 19" rack with 4 expensive spectral analysators from Agilent and Rhode & Schwartz is not so often available. One of them has the value of a decent good middle class car.

Messplatz
X

so ein Messplatz läßt das herz vieler technik Interessierter höher schlagen


Messplatz

Messplatz

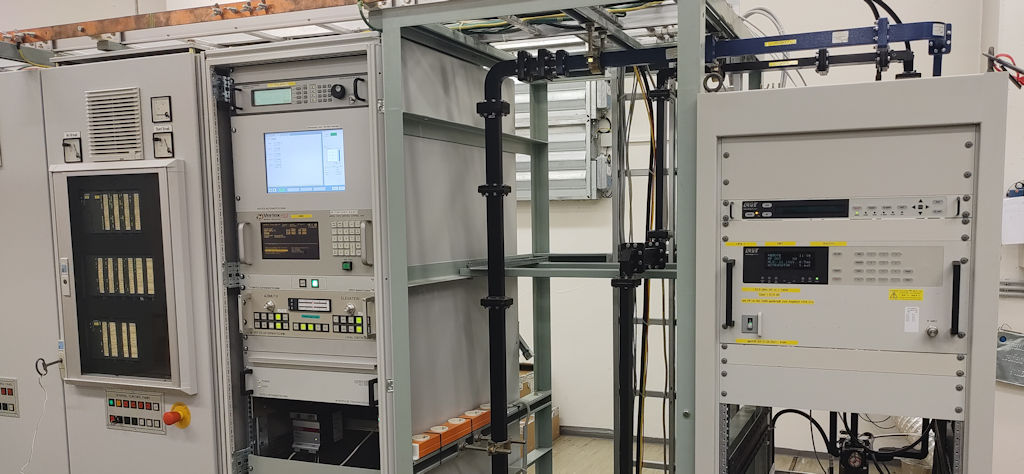

Die Sender für die Großen Spiegel befinden sich unterhalb im Sockel. Die großen Antennen auf diesen Sockel haben 32m Durchmesser und wiegen 275 Tonnen. Diese Antennen können auf 0,03° genau ausgerichtet werden. Die Verbindung vom Senderraum zu den Antennen erfolgt über Hohlleiter, die bis zur Antenne hinauf führen. Die Holhleiter werden mit getrockneter gewärmter Luft gespült um die HF Eigenschaften garantieren zu können.
The transmitters for the big antennas are located in the building underneath them. The big disks have a diameter of 32m and a weight if 275 tons. The antennas can be positioned with a precision of 0,03°. The connection between the transmitter and the antenna runs through wave guides. They are constantly flushed with dried hot air to secure the electrical conditions.

Senderraum
X

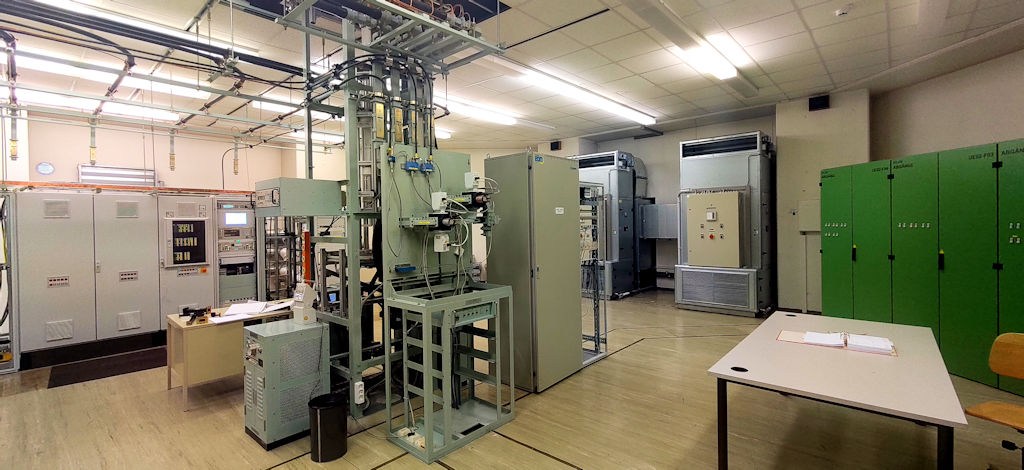

Senderraum unter einer der großen Antennen


Senderraum

Senderraum


Hohlleiter
X

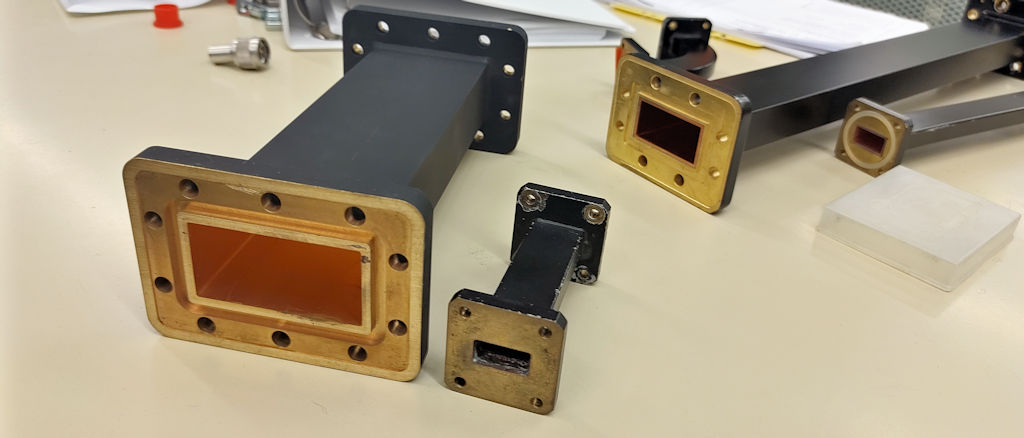

einige Hohlleiter Stücke


Hohlleiter

Hohlleiter


Sender
X

einige Hohlleiter Stücke


Sender

Sender

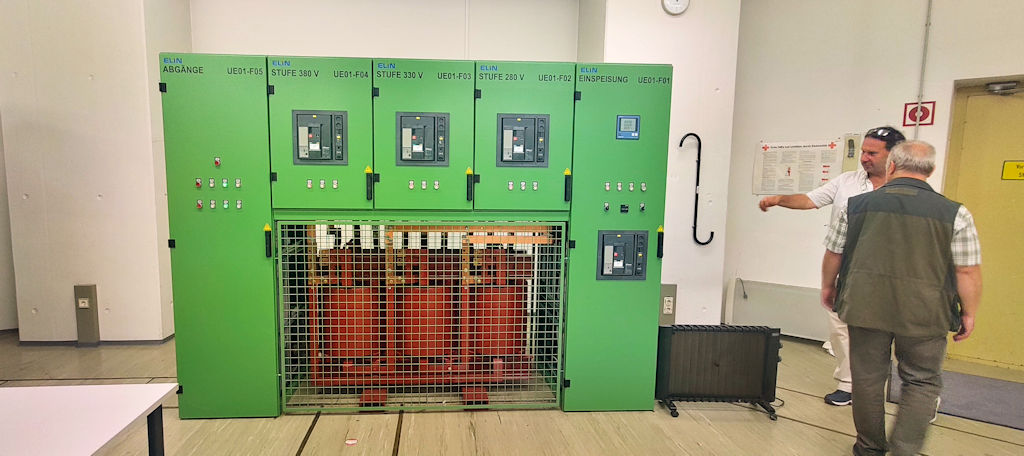

Vieles das man eigentlich kennt ist dort sehr speziell oder einfach deutlich größer. So auch der Transformator für die Antennenheizung.
Lot of stuff is quite special or bigger as normal. For example the transformer for the antenna heating.

Trafo
X

einige Hohlleiter Stücke


Trafo

Trafo

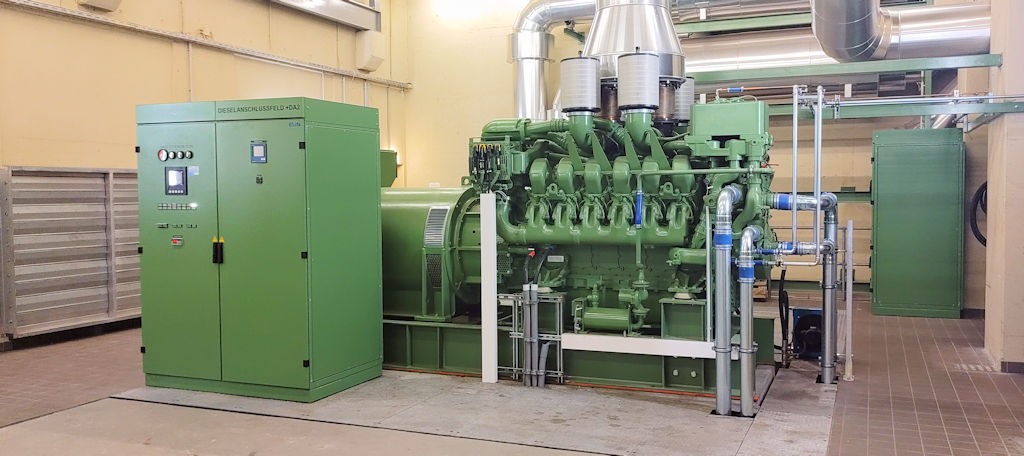

Es gibt mehrere Notstrom Aggregate auf Basis eines kräftigen Schiffsdiesel.
There are several diesel power units based on a ship engine.

Diesel_Generator
X

auch das Notstrom Agrregat ist ausgefallen groß


Diesel_Generator

Diesel Generator


Schild
X

Parabolantennen der Erdfunkstelle


Schild

Antennen


Selbstverständlich gibt's auch ein Gruppenfoto im "Antennenjungwald"
Of course there is a group photo besides the antenna farm.

Gruppe
X

Besuchergruppe mit Führer


Gruppe

Gruppe


nach der Besichtigung sind wir zur Schießling Alm gefahen um Mittag zu essen. Von dort aus haben wir eine SOTA Aktivierung durchgeführt. Am Rückweg entstand vom Berg aus nachfolgendes Foto.
After the visit we went up the mountrain to the Schießling alm. Wi tha lunch there. Afterward we did a SOTA activation. On the way back I took the following foto.

Erdefunkstelle
X

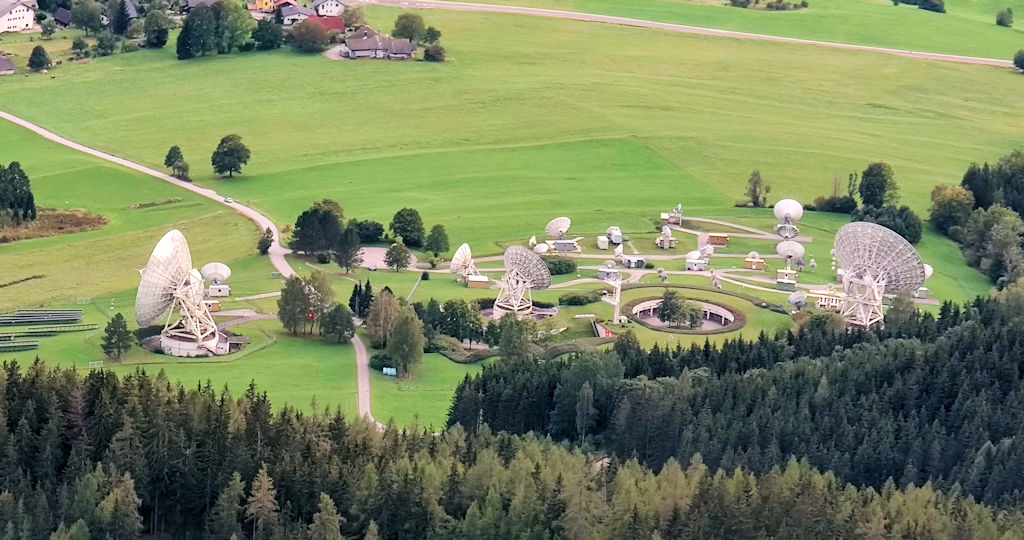

Erdefunkstelle von der Schießling Alm aus


Erdefunkstelle

Erdefunkstelle
