Externes Display für Funkgerät

Eine große Anzahl an Funkgeräten hat überaus miese Anzeigen, die dem was man von Streicheltelefonen her gewohnt ist überhaupt nicht mehr entsprechen. Bereits vor 20 Jahren gab es besseres. Die Ausrede Stromverbrauch zB Wegen SOTA ist auch nicht wirklich valide weil es viele gute Stromsparende Displays gibt.
Ein OM aus China hat sich des Problems angenommen und ein kleines Kästchen konstruiert das ein großes gut ablesbares färgiges Display bietet. Die Stromversorgung erfolgt über USB, somit wird die interne Versorgung des Funkgeräts nicht belastet. Man kann beliebig die Versorgung ein und ausschalten, somit nur zu der Zeit die ein leichtes Ablesen erforderlich macht die Anzeige einschalten. Für mobile Versorgung benutze ich eine kleine USB Power Bank das reicht völlig aus.

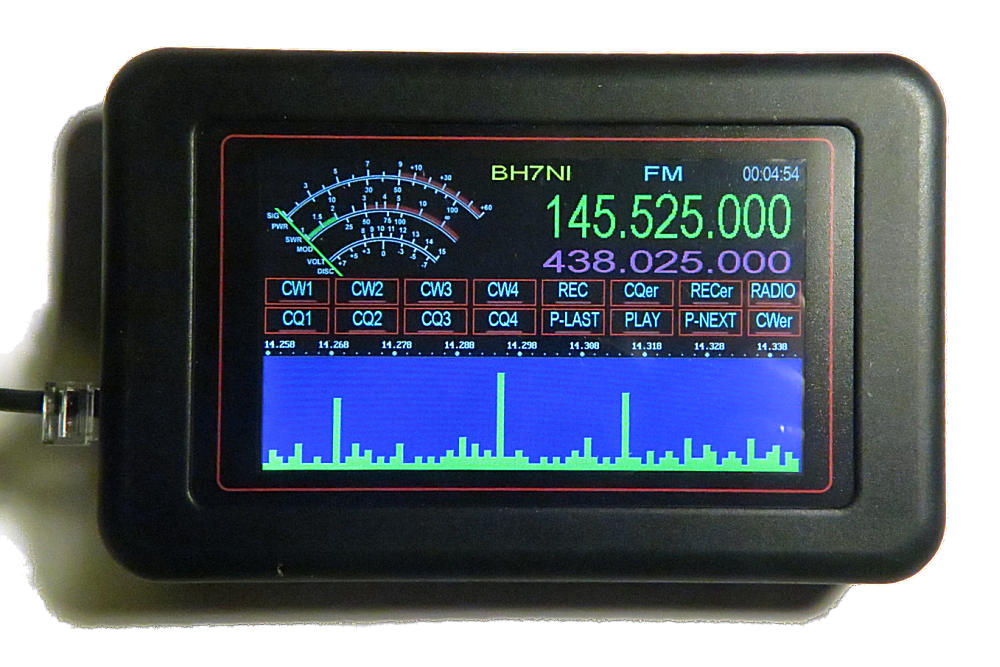

Die Daten kommen via CAT Kabel ins Gerät. Es kann natürlich nur anzeigen was geliefert wird. So springt der Zeiger des S-Meters in Stufen ähnlich den Blöcken in der Anzeige des FT818. Rechts daneben werden die Frequenzen der beiden VFOs dargestellt. Veränderungen werden mit einer geringen Verzögerung sofort im Display angezeigt ebenso die gewählte Betriebsart.
Darunter finden sich 2 Reihen rot umrandeter Kästchen. Das sind Taster mit denen Funktionen ausgelöst werden. Dazu nutzt die Anzeige ein einen resistiven Touchscreen. Für die Anwendung ist die Auflösung völlig ausreichend. Die Bedienung erfolgt einfach und schnell. Ganz rechts außen unter "RADIO" erreicht man die Einstellung für die unterstützten Funkgeräte.

External Display for HAM Radio

A lot of radios are shipped with extreemly poor displays. Compared with current mobile phones there is no discussion about. Even 20 years ago better displays with low power consumption where available. Power is always an issue for SOTA and other outdoor activities.
A OM from china addressed this issue, designed a small box with a good color display. The power for the display is provided via a USB cable. It is possible to interrupt power to run the display only when it is needed. There is a red push buttom for that on the bottom side. I use a smapp USB power bank to run it.
Data is provided via a CAT cable connected to the radio. The display can only show what is provided by the radio. So on my device the needle jumps from one S-meter reading to the next similar to the blocks in the FT818 display. The top section sows S-meter, frequencies of both VFos and the currently used mode.
unterneath there are 2 rows of red framed buttons for the several functions. The display has a touch functionality, using resitive mode, resolution is limitted for this application more than enough. It really works good. One of the first things to check is the setting behind the "RADIO" bitton to select the radio brand.

externes Display
X

Externed Sidplay für FT818

externes Display

externes Display



Ich benutze die Anzeige an einem Yaesu FT818. Die Informationen im Display werden über die CAT Schnittstelle gesendet. Dem Gerät sich ein Bündel Kabel beigepackt gewesen. Für das FT818 musste ich die Stecker etwas bearbeiten weil die Hülle ein ausreichend tiefes Einstecken behindert hat. Das ist aber schnell und einfach zu beheben.

I'm using the display on a Yaesu FT818. The information for the display is transmitted using the CAT interface. The display had a bunch of cables included. For the FT818 I had to modify the connectors a bit as the hole in the radio was too tight for the connector case.



Folgende Funkgeräte werden unterstützt:
  • Yaesu FT817
  • Yaesu FT857
  • Yaesu FT897
  • Yaesu FT818
  • Icom IC7000
  • Icom IC703
  • Icom IC706
  • Icom IC706MK
  • Icom IC706MK2G
  • Icom IC756
  • Icom IC756pro
  • Icom IC756pro2
  • Icom IC756pro3
  • Icom IC718
  • Icom IC78
  • Icom IC725A
The following radios are currently supported:
  • Yaesu FT817
  • Yaesu FT857
  • Yaesu FT897
  • Yaesu FT818
  • Icom IC7000
  • Icom IC703
  • Icom IC706
  • Icom IC706MK
  • Icom IC706MK2G
  • Icom IC756
  • Icom IC756pro
  • Icom IC756pro2
  • Icom IC756pro3
  • Icom IC718
  • Icom IC78
  • Icom IC725A



Etwas unangenehmer waren 2 kleine Elektronik Probleme. Zunächst hatte das Display einen offensichtlichen Wackelkontakt. Man musste etwas klopfen damit etwas in die Anzeige gekommen ist. Da war eine kalte Lötstelle an der Verbindung von der Hauptplatine zu der Display Subplatine. Das war nach genauem Suchen gut zu sehen, eine Lötzinnkugel auf dem Pin. Nachgelötet und das Problem war weg.
Beim Herumsuchen habe ich vermutlich den Schalter mehrfach fest gedrückt. Das führte zu einer Überlastung der Lötstelle und die Leiterbahn von der Versorgung RJ45 Buchse zum Schalter ist gerissen. Das ist ebenso sehr leicht zu fixen, ist aber ein zu erwartendes Problem sollte jemand das Display am Tisch liegen haben und fest drauf drücken. Nach der elektrischen Reparatur habe ich den roten Tastschalter mit 2k Kleber oben und unten mechanisch an die Platine verbunden. Das ist eine kleine konstruktive Schwäche der Anzeige.
A bit less easy to fix where 2 other problems. Initially the display did not show anything. I nocked the case and the S-meter started. So I assumed there is a cold joint. It turned out that there was a tin ball on one of the sub board connectors. Reordered it and it was fixed - easy job.
During the search I might have pressed the red button too hard. So it was pushed into the board which caused a damaged circuit on the bottom sides. This can easily happen. I fixed this with a patch wire and glued the switch with a 2 component glue to the board from both sides. I charge this as a minor constriction problem which can be fixed easily in .


Leiterbahnriß
X

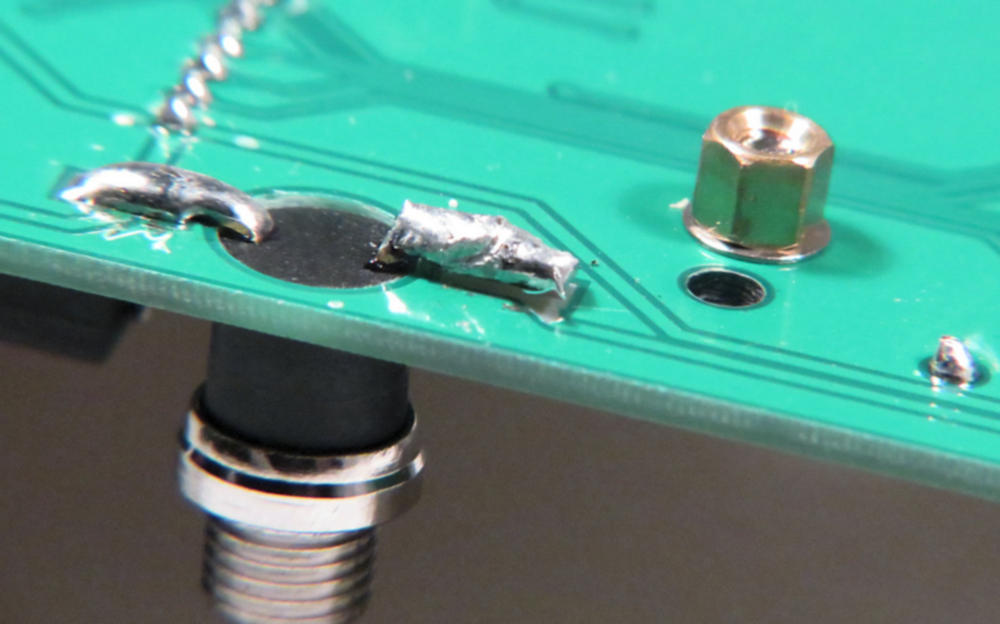

abgerissene Leiterbahn

Leiterbahnriß

Leiterbahnriß


fixed
X

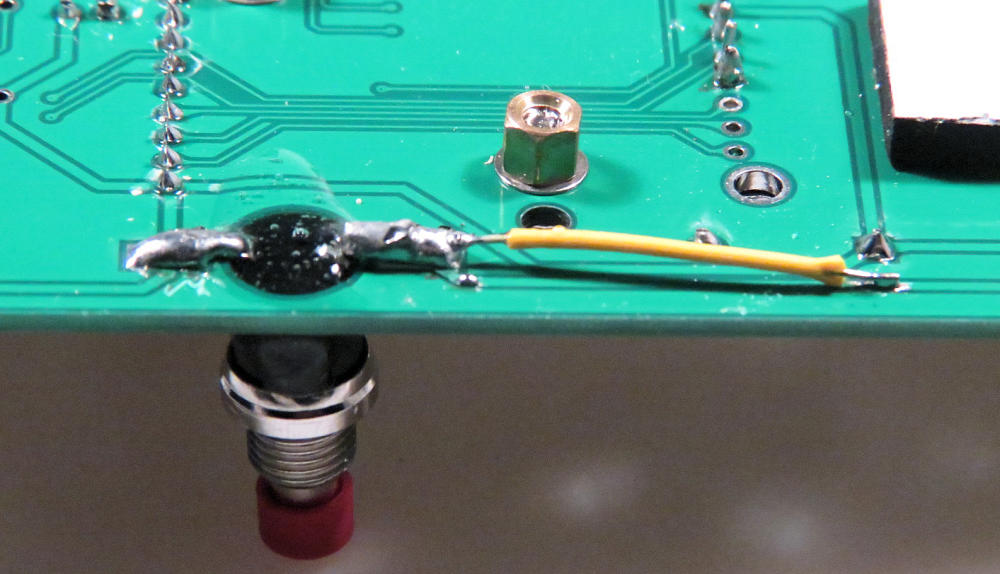

reparierte Leiterbahn
Schalter verklebt

fixed

reparierte Leiterbahn
Schalter verklebt



Die Anzeige ist sauber aufgebaut, unter Zuhilfenahme einiger Subplatinen.
The display is nicely built using several sub-boards

fixed
X

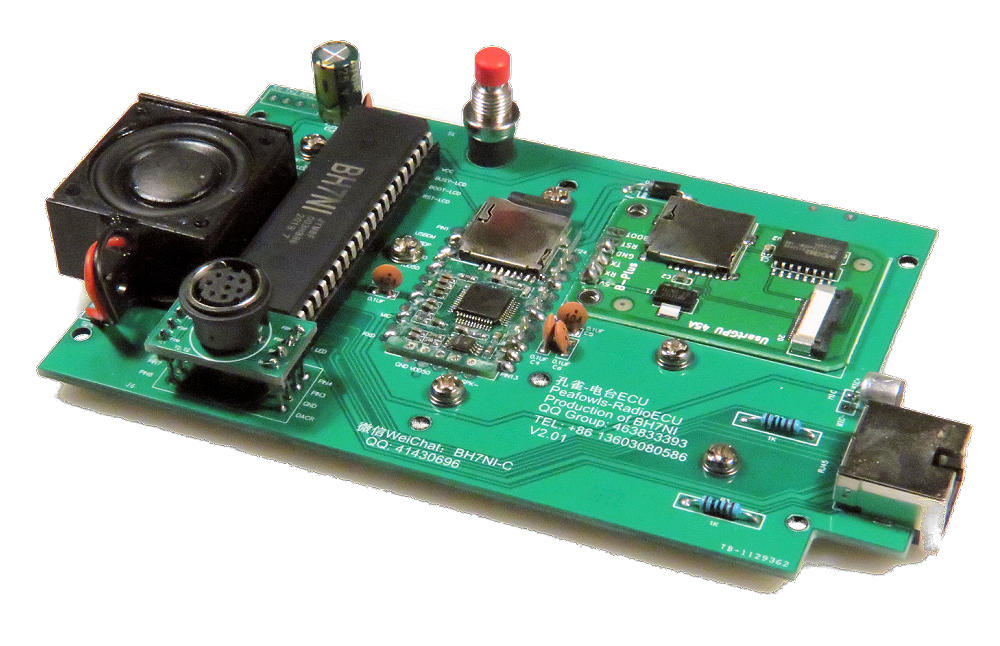

Platine von oben

fixed

Oberseite der Hauptplatine



Der Autor der Anzeige bietet einen SW Update an mit dem man sein Rufzeichen in das Display zaubern kann. Den Upgrade habe ich schon, das Laden ist mir noch nicht gelungen. Bin mit BH7NI in Kontakt. Die Zeitverschiebung macht ein schnelles vorankommen etwas schwer. Meine Mails werden überaus schnell und freundlich beantwortet. Hoffe bald eine Lösung beschreiben zu können.
The author of the display offers an SW update to display the station call sign. I got the upgrade within a day. Unfortunately it does not load. I will report the solution here as soon as I could load the program.



Das Display hat unter der Reihe der Tasten Felder eine Anzeige die an ein Scope Diagramm erinnert. Bei meinem Gerät ist das Muster statisch, ident mit dem Bild aus der Anleitung, ich nehme an da soll in Zukunft noch was kommen.
The display has underneath the buttons an image that looks like a scope diagram. On my device it is rather static and identical to the display in the documentation. I guess there is something planned for the future.



Das Gerät hat ein eingebautes Mikrofon. Im obigen Bild sieht man neben der RJ45 Buchse die Kapsel. Damit kann man Aufzeichnungen machen die dann als CQ Rufe ausgesendet werden. Es gibt 4 Sprachspeicher und auch 4 CW Speicher die man abrufen kann.
The device has a built in microphone. You can see it besides the RJ45. It allows to record voice. The recording can be used to automate CQ calling. The same exists for CW as well. There are 4 memories for voice and CW.



Spectrum

In einer Mailnachricht habe ich vom Entwickler erfahren daß die Spektrum Anzeige vorläufig nicht realisiert wird.

Spectrum

In a mail message I learned from the developer that the scope display will not be implemented shortly



wird fortgesetzt
to be continued
