Endgespeiste Mehrbandantenne

Diese Antenne habe ich via AliExpress erworben. Es handelt sich um eine Endgespeisete Antenne mit 1:64 Überträger zur Anpassung der Antenne an 50Ω. Die Antenne ist für die Bänder 40m, 20m, 15m, und 10m konzipiert.

End Fed multiband antenna

I bought this antenna via AliExpress. It is an end fed multiband antenna. It has a 1:64 transformer to match it to 50Ω. The Antenna is designed to work on 40m, 20m, 15m, and 10m.


SlimJim
X

Teilesatz

SlimJim

Teilesatz

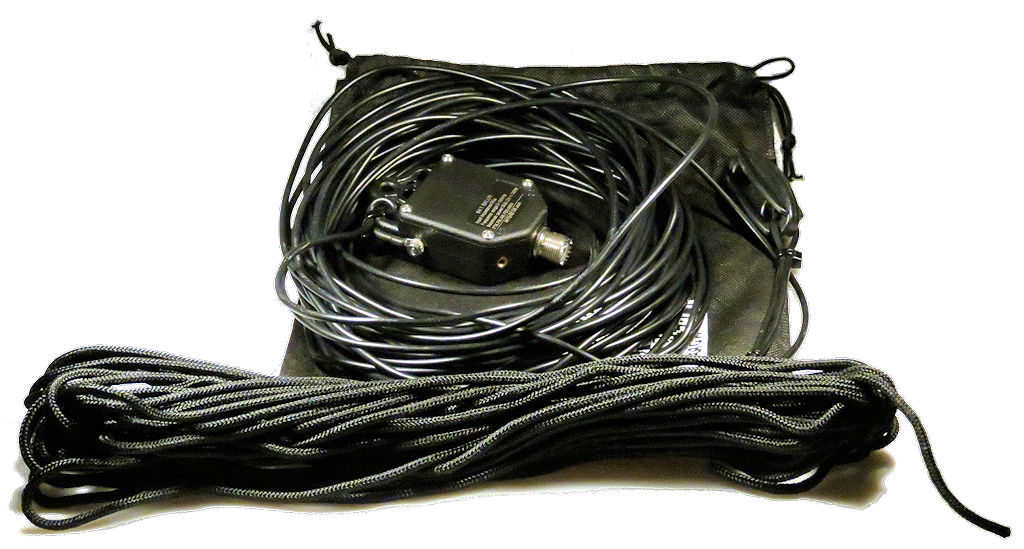

Die Antenne wird komplett geliefert. Neben dem 1:64 Übertrager dem Draht, der bereits korrekt abgelängt ist, wird auch ein Isolator und Abspannseit geliefert. Zusätzlich ist ein kleines Säckchen dabei um dei Antenne zu verpacken.

Bei einem ersten Test im Garten konnte ich die zu erwartenden SWR Verläufe auf den vorgesehenen Bändern nachprüfen. Bilder werden ASAP nachgereicht.

The antenna is shipped completly. Apart of the 1:64 transformer the kit includes the antenna wirde, correctly trimed on length, an insulator egg and a rope. Additionally there is a small bag included for transportation.

I checked the antenna in my garden. the SWR graphs show that it works on the desired bands. Pictures will be published later.

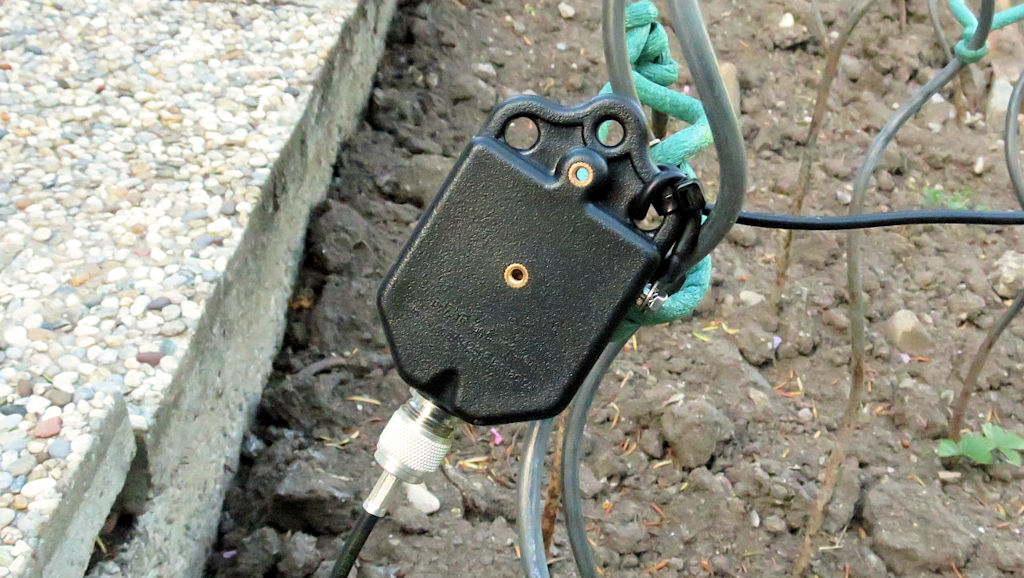

Das BALUN Gehäuse hat mehrere Ösen um die Antenne und das Abspannseil zu montieren.
The BALUN case has a PC Conenctor. The case has several holes to mount a rope an the antenna mechanically.

SlimJim
X

BALUN Gehäuse mit Montageösen

SlimJim

Gehäuse

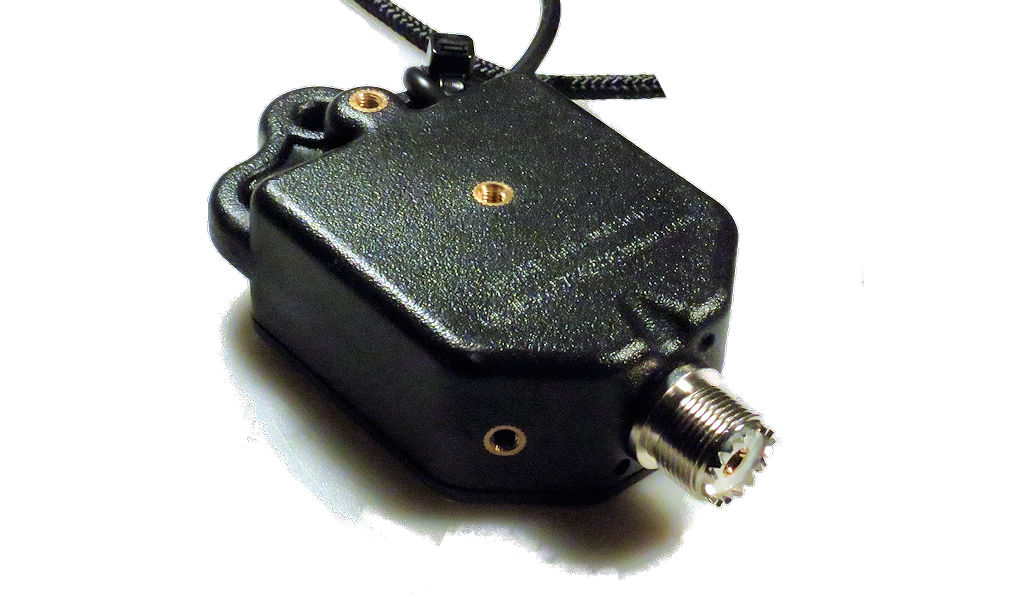

Das Gehäuse hat auch 4 Messingeinsätze mit einem M4 Gewinde um den BALUN befestigenb zu können.
The case has 4 brass holes with a M4 thread to mount the case.

SlimJim
X

Gehäuse mit Montageösen

SlimJim

Gehäuse

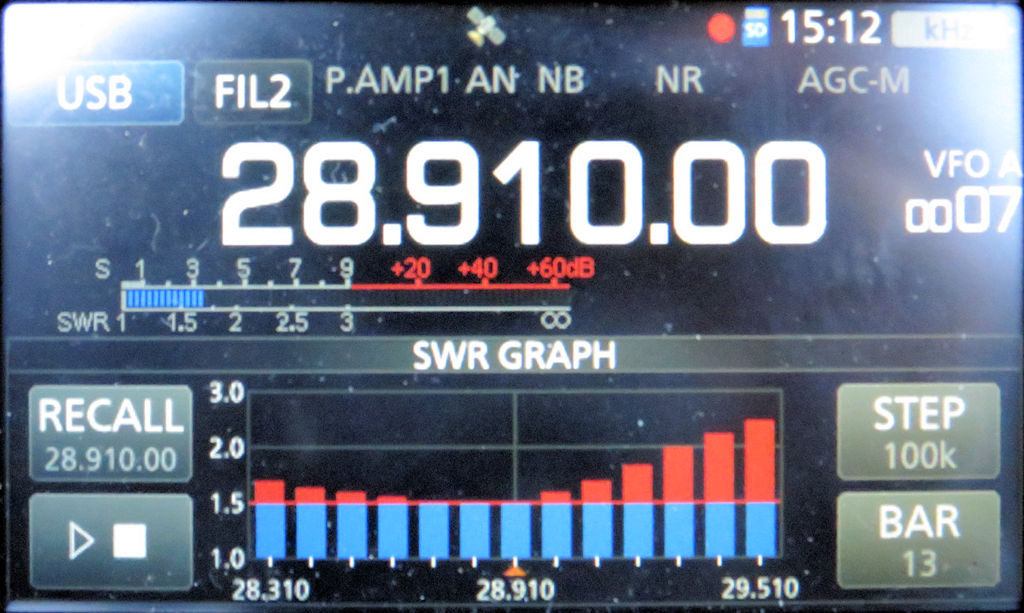

Nachfolgend der SWR Verkauf am IC705 gemessen im 10m Band.
The next picture shows the SWR measured on a IC705 in the 10m band.

SlimJim
X

SWR 10m am IC705

SlimJim

SWR 10m


Die oberflächlichen Versuche im Garten an einem Wochentag zeigten guten Empfang für ganz Europa. Mit den 10W des IC705 konnte ich lokale Verbindungen im Raum Wien herstellen. Ein paar QSOs in Europa sind auch mit durchaus brauchbaren Reports gelungen. In den QSOs habe ich S0-S7 erhalten ganz gemischt, je nach Gegenstation.
The initial quick Á dirty tests on a weekday I was able to get conenctions in Vienna on all bands. Over Europe I got reports from S0-S7 quite mixed depending on the QSO Partner.
