BNC Bananenadapter Antenne

Das ist wohl eine der einfachsten denkbaren Antennen. Materialbedarf: BNC auf Bananen Stecker Adapter udn 2 Drähte.

BNC Banana Adapter Antenna

This is one of the simplest antennas. Required matrerial: BNC Banana Plug adapter and 2 wires.

Dipol
X

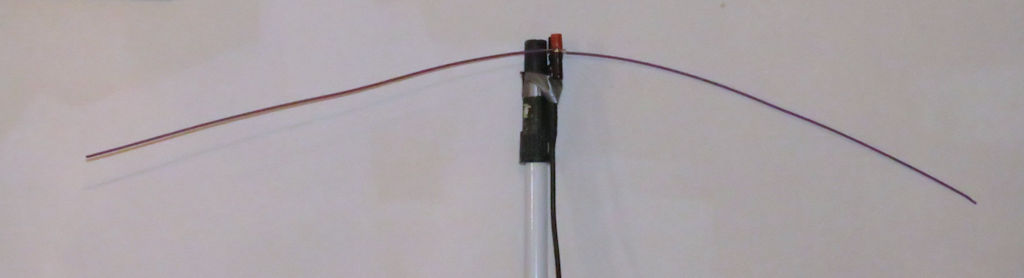

2m Dipol mit BNC Bananen Adapter


Dipol

2m Dipol


Die Antenne Besteht im Wesentlichen aus 2 Drähten. Ich habe dazu simplen 1,5mm Einziehdraht venutzt weil der grad zur Hand war. Eventuell werde ich auf einen 2,5mm umsteigen weil der etwas steifer ist.
Die Drahtlänge ist einfach berechnet und ebenso sicher falsch. 2m Wellenlänge bedeutet 1m Länge für die Antenne und 50cm für jeden Schenkel. Also λ/4.
The antenna is made out of 1,5mm installation wire. I used that one becaise I had it on the side. Eventually I will upgrade to a 2.5mm ode as ist is more stiff.
The wire lenth is easy to calculyte and forseable wrong. I want to build it for 2m band. This meand the dipole is 1m mength and the wires have 50cm which is λ/4.

Die 2 etwa 50cm langen Drähte steckt man in den Adapter fertig ist die Antenne.
The wires get mounted into the adapter - that's all.

Adapter
X

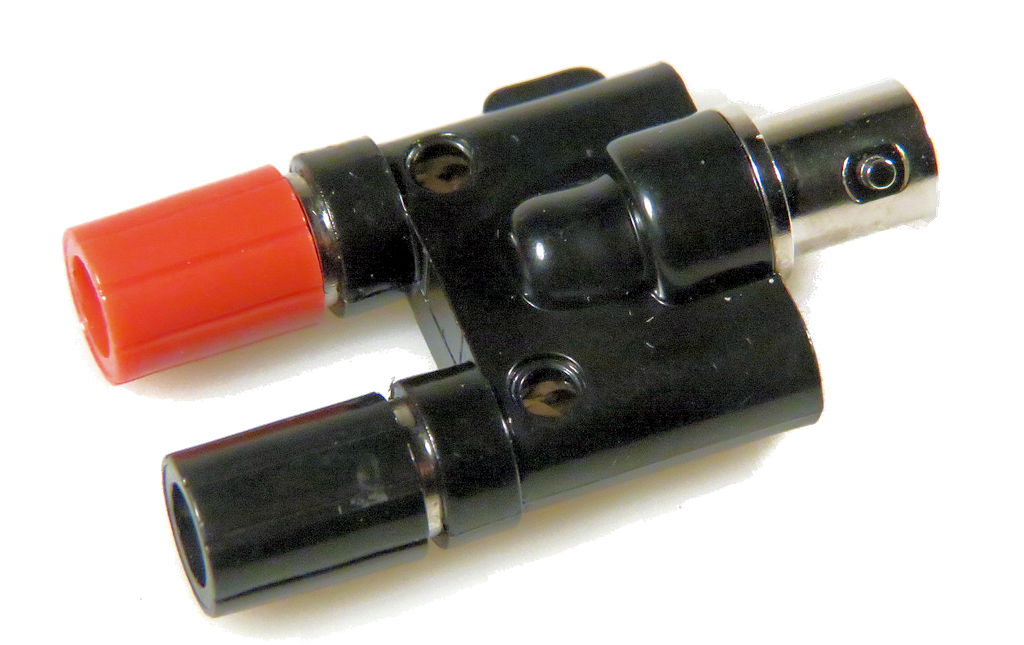

BNC auf Bananenstecker Adapter


Adapter

Adapter


Ganz so einfach war's dann doch nicht, die Drähte müssen etwas kürzer sein. Ich hab' das mit dem VA-VNA Vermessen die Drahtlämnge von der Klemme bis zum Ende ist etwa 46cm.
It is not quite that simple. The wires need to be a bit shorter. I uses my FA-VNA to check the resonance. It turned out the wires need to be about 46cm from the clamp.

Montage
X

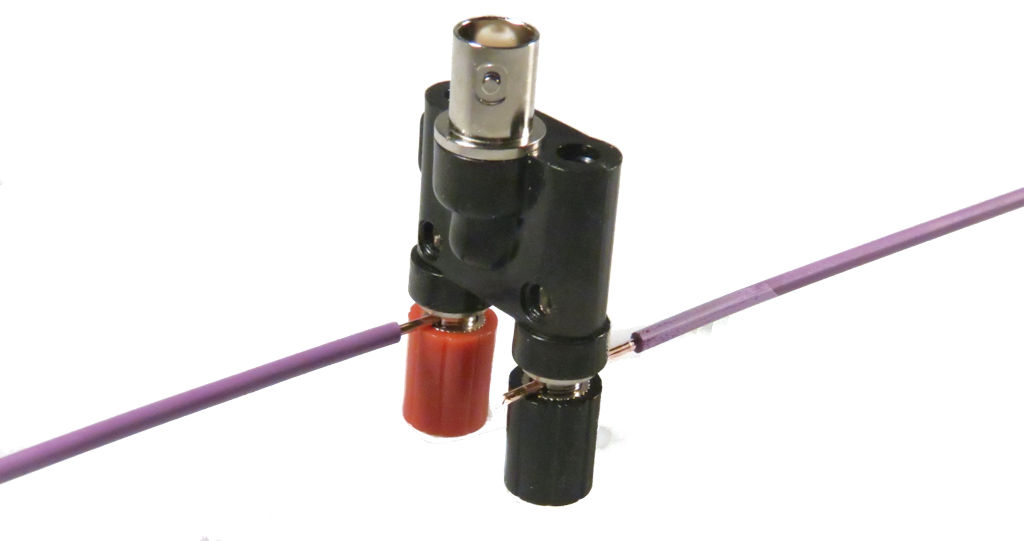

Montage der Drähte


Montage

Montage


Ganz so einfach war's dann doch nicht, die Drähte müssen etwas kürzer sein. Ich hab' das mit dem VA-VNA Vermessen die Drahtlänge von der Klemme bis zum Ende ist etwa 46cm.
It is not quite that simple. The wires need to be a bit shorter. I uses my FA-VNA to check the resonance. It turned out the wires need to be about 46cm from the clamp.

Nachfolgend ein paar Messverläufe.
The following pictures show some measurements on this antenna.

Montage
X

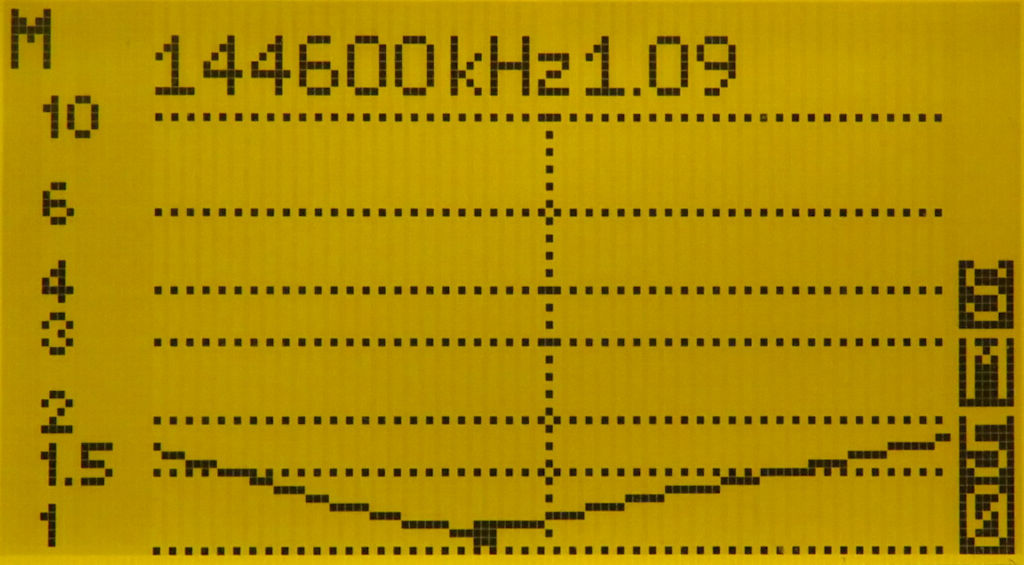

guter SWR Verlauf auf 2m


Montage

SWR


Montage
X

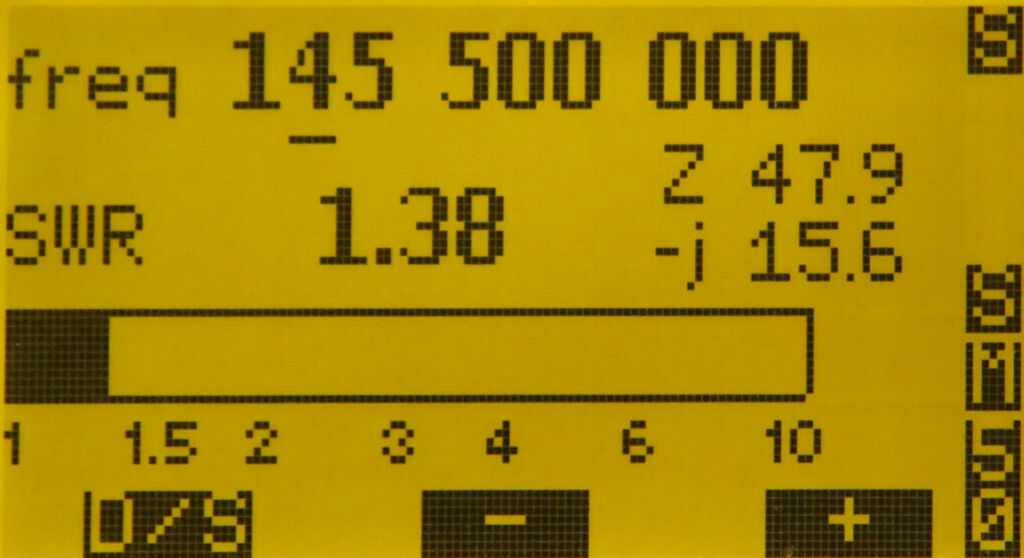

guter SWR Verlauf vo dem Abstimmen


Montage

SWR


Die beiden letzten Werte sind von Interesse. Auch auf 70cm arbeitet die Antenne noch ganz gut.
The bottom two lines are of interest. Even on 70cm the response of the antenna is not bad.

Montage
X

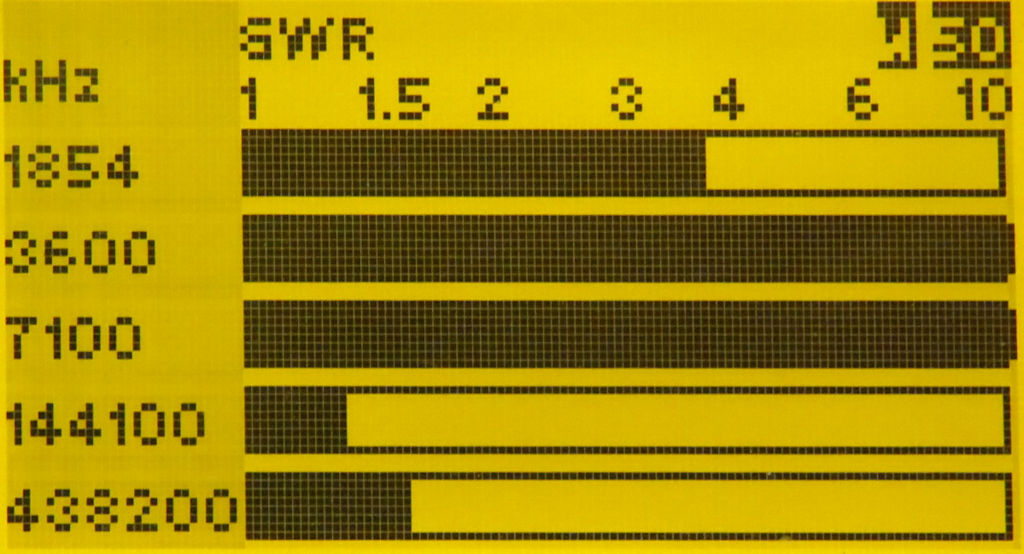

2m und 70cm gehen mit den identen Staberln


Montage

SWR
